اف-14 تامکت، جنگنده افسانه ای

جنگنده اف-14 تامکت هواپیمایی دو موتوره، بال متغیر و دو سرنشینه می باشد که به منظور حمله، رهگیری و نابودی جنگنده های دشمن به صورت بیست و چهار ساعته و در هر وضعیت جوی و اقلیمی طراحی گشته است و قادر به انجام عملیات از روی ناو هواپیمابر نیز می باشد.
اف-14 قادر است به طور همزمان بیست و چهار هدف را به وسیله سیستم های راداری پیشرفته خود شناسایی کرده و به وسیله موشک فوق پیشرفته فینیکس- که بر روی هیچ جنگنده دیگری قابل نصب نمی باشد- شش فروند از آنان را نابود نماید.
این هواپیما از ۱۹۷۴ تا ۲۰۰۶ در نیروی دریایی ایالات متحده به عنوان جنگنده برتری هوایی دریایی، جنگنده رهگیری دفاعی و سکوی شناسایی تاکتیکی خدمت کرده است. این هواپیما بعد از اینکه مجهز به سیستم هدف گیری مادون قرمز در شب (LANTIRN) و سیستم پرواز سطح پائین گردید حملات موشکی دقیقتری را انجام داد.
اف-۱۴ تام‌کت در سال ۱۹۷۲ به عنوان جایگزین هواپیمای اف-۴ فانتوم ۲ به خدمت نیروی دریایی ایالات متحده در آمد. و بعدها که آمریکا با حکومت محمدرضاشاه ایران رابطه خوبی داشت در سال ۱۹۷۶ به ایران صادر شد. این هواپیما محصول شرکت گرومن است که برای نیروی دریایی آمریکا ساخته شده. هواپیمای اف-۱۴ تامکت در ۲۲ سپتامبر ۲۰۰۶ در نیروی دریایی آمریکا بازنشسته شد.

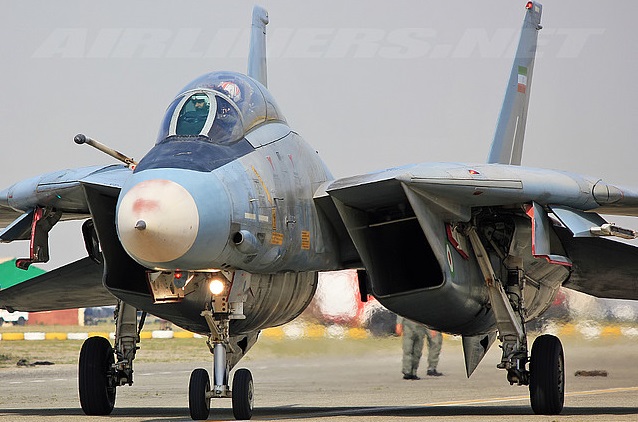

جنگنده اف-14 تامکت

خلاصه مشخصات
نوع هواپیما : هواپیمای رهگیر، چندمنظوره و جنگنده کشور سازنده : ایالات متحده شرکت سازنده : گرومن تاریخ نخستین پرواز : ۲۱ دسامبر ۱۹۷۰
بازنشسته : ۲۲ سپتامبر ۲۰۰۶ ، نیروی دریایی آمریکا
وضعیت کنونی : فعال در ایران ، بازنشسته در ایالات متحده
بکارگیرنده : نیروی دریایی ایالات متحده
نیروی هوایی ارتش جمهوری اسلامی ایران آغاز ساخت : ۱۹۶۹ تا ۱۹۹۱
تعداد ساخته‌شده : ۷۱۲ فروند
بهای هر فروند : ۳۸ میلیون دلار آمریکا در سال ۱۹۹۸
مدل‌های دیگر:
اف-۱۴ ای
اف-۱۴ بی
اف-۱۴ سی

اف-۱۴ دی

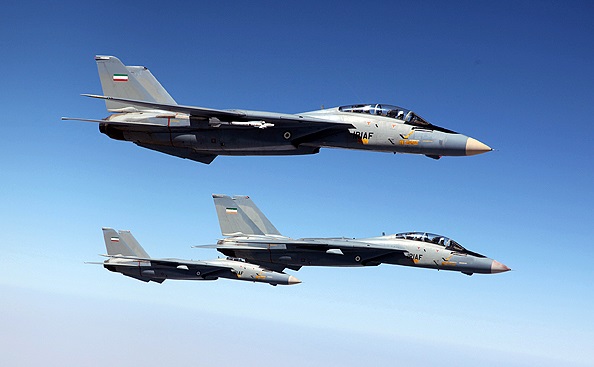

جنگنده اف-14 تامکت

اف 14 از نخستین مراحل ورود به خدمت، ابتدا در نیروی دریایی ایالات متحده آمریکا و سپس در نیروی هوایی حکومت پیشین ایران، همواره بحث انگیز و جنجال آفرین بود. زمانی که در گرماگرم جنگ سرد، در سال 1976، یک فروند از آن در دریای شمال سقوط کرد، اتحاد شوروی از یک سو تمامی توان خود را به کار گرفت تا لاشه ی اف 14 را بیابد و به اسرار مگوی این پیشرفته ترین شکاری جهان پی ببرد، و از سوی دیگر آمریکا و متحدانش به هر دری زدند تا هواپیمای سرنگون شده را زودتر از رقیب از میان آبهای سرد و عمیق بیرون بکشند و نگذارند راز این هواپیمای اسرار آمیز برای دشمن آن زمان بر ملا شود.

فروش اف 14 به ایران هم همواره موضوع مباحثات فراوان بود. اما در درون نهادهای نظامی آمریکا نیز، اف 14 سالها از لحاظ بهای گزاف خرید و نگهداری، پیچیدگی، کارایی رزمی و ملاحظات امنیتی، خبر ساز بود. آنچه در آن تردید نمی توان داشت اما آن است که تامکت در عصر خود همتا و رقیبی نداشت.


تاریخچه اف 14

در دهه 1960 میلادی، نیروی دریایی آمریکا در صدد به خدمت گرفتن جنگنده جدیدی بود که بتواند ناوگان های رزمی آن کشور را در برابر حملات هواپیماهای دشمن محافظت کند. این نیاز بخصوص در پی ناکامی دو طرح پیشنهادی، بیشتر حس می شد: نخست، طرح شرکت داگلاس موسوم به میسیلیر که تنها یک سکوی پرتاب موشک های هوا به هوا شمرده می شد، و دوم، طرح شرکت جنرال داینامیکز که مدل تغییر یافته ای از جنگنده ی اف 111 نیروی هوایی بود.
وزارت نیروی دریایی آمریکا هیچیک از این دو طرح را نپسندید. در دهه 1960 میلادی، اعلامیه شرح نیاز نیروی دریایی آمریکا منتشر شد، مبنی بر به کار گرفتن جنگنده ای که قادر به کسب و تضمین برتری هوایی در طول دهه 1980 باشد. شرکت گرومن که پیشتر هم هواپیماهای موفقی برای نیروی دریایی ساخته بود، طرحی را ارائه کرد که در نهایت به اف 14 بدل شد.

در اعلامیه شرح نیاز نیروی دریایی، نوعی سیستم جنگ افزار هوابرد در نظر گرفته شده بود که نه تنها قابلیت رهگیری و انهدام هواپیماهای شکاری آن زمان بلوک شرق، از قبیل میگ 23 و 25 ، و سوخوی 17 و 19 را داشته باشد، بلکه بتواند از پس موشک های دوربرد هوا به هوا، موشک های دریا به دریا و زیرسطح به سطح روسی همچون استایکس و شدوک، بمب افکن های دوربرد حامل موشک های هوا به سطح فراصوت، و نیز خود آن موشک ها برآید. هواپیمای مورد نظر همچنین باید در نبرد نزدیک هوایی نیز کارآمد می بود.

بالهای با زاویه ی متغیر

نیاز به هواپیمایی که در سرعت های زیاد و کم، و نیز در ارتفاع های بالا و پایین به طور یکسان کارآیی داشته باشد، نهایتاً به بهره گیری از بالهایی با زاویه تغییرپذیر منجر شد.
آزمایش بر روی بالهای متغیر از پیش از جنگ اول جهانی آغاز شده بود. در جنگ دوم، آلمان و بریتانیا نیز آزمایشهایی در این زمینه انجام دادند. در سال 1951 این اندیشه با ساخت هواپیمای بل اکس 5 به واقعیت درآمد. یک سال بعد، شرکت مهندسی گرومن، هواپیمای اکس اف 10 اف را که دومین هواپیمای آزمایشی آمریکا با بالهای متغیر بود به پرواز درآورد

به نوشته سرگرد فرهاد نصیرخانی در سایت ‎IIAF ، عراق از سال 1970 گرم مذاکره با فرانسه بود تا هواپیمای میراژ اف 1 را به کار گیرد، و این نیز عامل دیگري در گزینش اف 14 از سوی ایران بود.
اما مشکلات اساسی و بخصوص تعادل حین پرواز حل نشده مانده بود. کلید موفقیت بال متغیر در سال 1959 به دست مهندسان مرکز تحقیقات لنگلی وابسته به ناسا پیدا شد. آنها هواپیمایی طرح کردند که در آن، هر بال بر محوری جداگانه گردش می کرد، حال آنکه در طرح های پیشین، یک مفصل مشترک وجود داشت. با این دستاورد، مرکز آئرودینامیکی هواپیما به هنگام تغییر زاویه بالها تقریبا ثابت می ماند.
تفاوت چشمگیر میان حداکثر و حداقل سرعت پرواز اف 14 (2.34 برابر سرعت صوت تا 180 کیلومتر بر ساعت) نشان دهنده مقدورات پروازی گسترده این هواپیما بود که تنها به یمن بالهای متغیر امکان پذیر می شد.


برای برخاستن از باند و امکان به حداقل رساندن مسافت دورخیز، بالهای اف 14 در حالت کاملا باز قرار می گیرند. با افزایش سرعت هواپیما، نیروی بالا برنده (برا) که از بالهای باز پدید آمده، بتدریج بدل به نیروی مقاوم (پسا) می شود. برای دستیابی به توازن بهینه میان برا و پسا، کامپیوترهای اف 14 بال ها را به عقب متمایل می کنند، تا آنکه در نهایت عقب رفتگی، بال به شکل دلتا در می آید تا به هواپیما قدرت اوجگیری و گشت زنی با سرعتهای بسیار بالا را بدهد. در نتیجه، اف 14 قادر است زیر فشاری حدود 7 برابر شتاب جاذبه (جی) به مانور بپردازد. اما بال متغیر، تنها یکی از نوآوریهای بیسابقه ای بود که اف 14 را به یک شکاری منحصر به فرد تبدیل می کرد. ویژگی اسرارآمیز و بی همتای دیگر آن، سیستم کنترل آتش ای دبلیو جی 9 بود. همین دستگاه و موشکهای فینیکس همبسته با آن بود که شوروی و آمریکا را در اعماق آبهای دریای شمال به جستجوی لاشه ی اف 14 واداشته بود.

قدرت آتش مرموز

توانایی جستجو و درگیری چندگانه هدف، قابلیت ردگیری حین جستجو و گزینش اولویت هدف با کامپیوتر، در زمان خود از ای دبلیو جی 9 تنها سیستم جنگ افزار هوابرد جهان را پدید آورد که می توانست در آن واحد با بیش از یک تهدید روبرو شود. این سیستم می تواند 24 هدف را همزمان جستجو و ردگیری کند و شش هدف را در جهت های مختلف و در فاصله بیش از 160 کیلومتر به طور همزمان مورد حمله قرار دهد. موشک هوابه هوای ای آی ام 54 ای یا فینیکس که به وسیله سیستم کنترل آتش ای دبلیو جی 9 هدایت می شود، دارای کنترل راداری فعال است، یعنی پس از شلیک، نیازی نیست که رادار هواپیما به پرتوافشانی بر هدف ادامه دهد، بلکه رادار تعبیه شده در خود موشک، آن را به سوی هدف می راند. این موشک بیش از پنج برابر صوت سرعت می گیرد و بردی حدود دویست کیلومتر دارد.

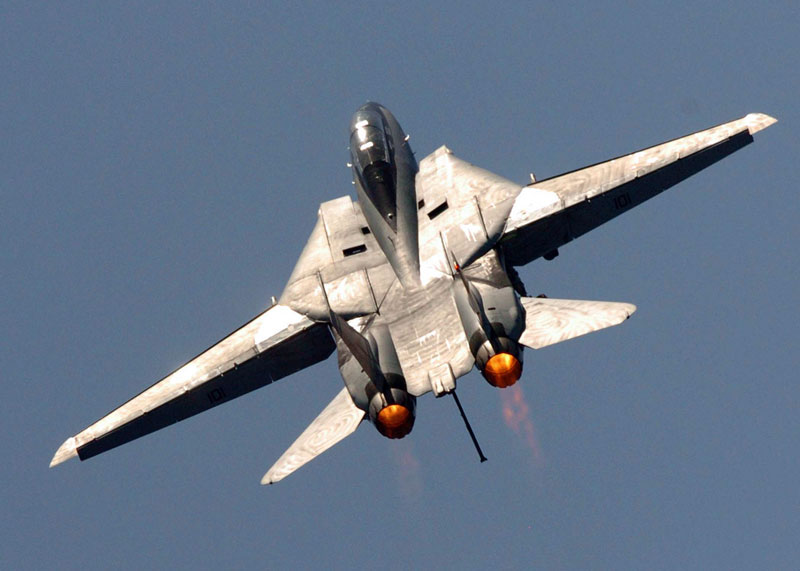

اف-14 تامکت متعلق به نیروی دریایی آمریکا در حال پرواز
کافی است یک بار رادار سیستم ای دبلیو جی 9 که در نوک اف 14 جاسازی شده، هدفی را کشف کند و روی آن قفل شود، تا همواره در تیررس سیستم کنترل آتش بماند. آنگاه خلبان دوم اف 14 می تواند هدف را با توجه به مشخصات آن، به وسیله سلاح مناسب، منهدم کند.

ای دبلیو جی 9 افزوده بر شلیک موشک های دورپرواز فینیکس، می تواند موشک های هوا به هوای نیمه فعال اسپرو، و موشکهای فروسرخ سایدوایندر را نیز پرتاب کند. اف 14 از یک قبضه تیربار 20 میلیمتری ولکان هم برخوردار است که در بخش زیرین سمت چپ نوک هواپیما جای گرفته و در نبردهای نزدیک هوایی به کار می رود. این تیربار را نیز سیستم ای دبلیو جی 9 کنترل می کند.

مشخصات عمومی

خدمه: ۲ خلبان و افسر رهگیری هوایی
طول: ۶۲ فیت و ۹ اینچ (19.1 m)
پهنای بال:
باز شده: ۶۴ فیت (۱۹/۵۵ متر)
جمع شده: ۳۸ فیت (11.58 m)
ارتفاع: ۱۶ فیت (4.88 m)
بال: مساحت ۵۶۵ فیت مربع (54.5 m²)
ماهیواره: NACA 64A209.65 mod root, 64A208.91 mod tip
وزن خالی: ۴۳۷۳۵ پوند (19,838 kg)
وزن بارگیری: ۶۱۰۰۰ پوند (27,700 kg)
بیشینه وزن برخاست: ۷۴۳۵۰ پوند (33,720 kg)
پیشرانه: ۲× جنرال الکتریک یی-۱۱۰ جی‌ای-۴۰۰ توربوفن با پس‌سوز
نیرو ی خشک: ۱۳۸۱۰ پوند (61.4 kN) هرکدام
نیرو با پس سوز ۲۷۸۰۰ پوند (124.7 kN) هرکدام
عملکرد
سرعت بیشینه: ۲/۳۴ ماخ (1,544 mph, 2,485 km/h) at high altitude
شعاع عملیاتی: ۵۰۰ ناتیکال مایل (575 mi, 926 km)
برد ترابری: ۱۶۰۰ ناتیکال مایل (1,840 mi, 2,960 km)
سقف پروازی: ۵۰۰۰۰ فیت (15,200 m)
نرخ اوج‌گیری: >۴۵۰۰۰ فیت بر دقیقه (229 m/s)
بارگیری بال: ۱۱۳/۴ پوند بر فیت مربع (553.9 kg/m²)
نسبت نیرو به وزن: ۰/۹۱
جنگ‌افزار
توپها: ۱× توپ گاتلینگ ام-۶۱ (۲۰ میلیمتری) با ۶۷۵ گلوله
جایگاه‌ها: دارای ۱۰ جایگاه، ۶×زیر بدنه، ۲ تا ناسل، ۲×محل اتصال بالها.
موشکها:
موشکهای هوا به هوای: آیم-۱۲۰ آمرام ،آیم-۹ سایدویندر ،آیم-۷ اسپارو ،آیم-۵۴ فینیکس ،
ترکیب بارگیری:
۶×آیم-۵۴، ۲×آیم-۹
۲×آیم-۹+۲×آیم-۵۴+۳×آیم-۷ (ترکیب معمول)
۲×آیم-۹+۴×آیم-۵۴+۲×آیم-۷
۲×آیم-۹+۶×آیم-۷
۴×آیم-۹+۴×آیم-۵۴
۴×آیم-۹+۴×آیم-۷
۴×آیم-۹+۴×آیم-۱۲۰
۲×آیم-۹+۶×آیم-۱۲۰
بمبها:
جدام (JDAM) مهمات دقیق زن
بمبهای هدایت لیزری پیووی
بمبهای ام‌کا-۸۰ غیر هدایت شونده
سی‌بی‌یو-۱۰۰ بمب خوشه‌ای (ام‌کا ۲۰ راکی-۲)
متفرقه:
پاد هدف‌گیری لانتیرن
۲×تانک سوخت قابل رهاسازی ۲۶۷ گالونی
تجهیزات پروازی
رادار ای‌ان/آدبلیوجی-۹ هیوز
AN/ASN-130 INS, IRST, TCS
مشخصات فنی
نوک به نوک بال (در حالت باز): 19.45 متر
نوک به نوک بال (در حالت جمع): 11.56 متر
طول: 19 متر
بلندی: 4.88 متر
حداکثر سرعت: ماخ 2.34 (2517 کیلومتر بر ساعت)
وزن خالی: 17830 کیلوگرم
حداکثر وزن: 33724 کیلوگرم
پیشرانه:دو موتور توربوفن پرت اند ویتنی تی اف-30-پی- 414 با پس سوز
کشش: 14 هزار پوند بر هر موتور
کشش با پس سوز: 20900 پوند بر هر موتور

MiG-31 Foxhound ساخت روسیه، رقیبی برای F-14
