طراحی سازه LSF شامل بررسی بارهای وارد بر ساختمان، انتخاب مقاطع فولادی، طراحی دیوارها، کف، سقف، مهاربندی، اتصالات و فونداسیون است. در این فرآیند، پایداری، کمانش، انتقال صحیح بار و هماهنگی بین سازه، معماری و تأسیسات باید به‌صورت یکپارچه بررسی شوند تا ساختمان عملکرد ایمن و مناسبی داشته باشد.
طراحی سازه یکی از مهم‌ترین مراحل در ساخت ساختمان با سیستم LSF یا Light Steel Frame است. در این سیستم، ساختمان از مقاطع فولادی سبک و سردنوردشده تشکیل می‌شود که در کنار یکدیگر، دیوارهای باربر، کف، سقف و سیستم مقاوم در برابر نیروهای جانبی را ایجاد می‌کنند.
سبک بودن اعضای LSF به این معنا نیست که ساختمان به طراحی سازه‌ای دقیق نیاز ندارد؛ برعکس، به دلیل نازک و سبک بودن مقاطع، موضوعاتی مانند کمانش، پایداری اعضا، طراحی اتصالات، انتقال بار و رفتار دیوارها و کف‌ها اهمیت ویژه‌ای پیدا می‌کنند. در منابع تخصصی طراحی فولاد سردنوردشده نیز تحلیل اعضا و اتصالات، پایداری و مسیر انتقال بار از موضوعات اصلی طراحی معرفی شده‌اند.
طراحی سازه LSF چیست؟
طراحی سازه LSF فرآیندی است که طی آن مشخص می‌شود ساختمان چگونه باید نیروهای واردشده را تحمل کرده و آنها را به فونداسیون منتقل کند.در این مرحله، مهندس سازه با توجه به مشخصات پروژه، مقاطع مناسب را انتخاب کرده و ظرفیت دیوارها، تیرچه‌ها، سقف، مهاربندها و اتصالات را بررسی می‌کند.
هدف اصلی طراحی این است که سازه در برابر بارهای مختلف، مقاومت، پایداری و عملکرد مناسب داشته باشد و در عین حال طراحی از نظر بهره‌برداری نیز قابل قبول باشد.
۱. جمع‌آوری اطلاعات اولیه پروژه
طراحی سازه LSF پیش از هر چیز به اطلاعات دقیق پروژه نیاز دارد. برخی از مهم‌ترین اطلاعات عبارت‌اند از:
- موقعیت پروژه
- ابعاد زمین
- نوع کاربری ساختمان
- تعداد طبقات
- ارتفاع طبقات
- نقشه معماری
- ابعاد دهانه‌ها
- محل بازشوهای در و پنجره
- نوع سقف
- نوع نما و پوشش دیوار
- شرایط اقلیمی
- مشخصات خاک
- شرایط مربوط به باد، برف و زلزله
این اطلاعات پایه، مبنای تعیین سیستم سازه‌ای و انجام محاسبات بعدی قرار می‌گیرند.
۲. تعیین سیستم باربر ساختمان
یکی از اولین تصمیم‌ها در طراحی LSF، تعیین نحوه تحمل و انتقال بار است.
در بسیاری از ساختمان‌های LSF، دیوارهای باربر نقش مهمی در انتقال بارهای قائم دارند. سیستم کف و سقف نیز بارهای مربوط به هر تراز را دریافت کرده و به اعضای باربر منتقل می‌کنند.
برای نیروهای جانبی نیز بسته به پروژه می‌توان از راهکارهایی مانند مهاربندهای فولادی، صفحات سازه‌ای، دیوارهای مقاوم یا ترکیبی از این سیستم‌ها استفاده کرد.
نکته مهم این است که مسیر انتقال بار باید از بالاترین قسمت ساختمان تا فونداسیون مشخص و پیوسته باشد. CFSEI نیز در راهنمای به‌روز خود، بررسی مسیر انتقال بار را یکی از موضوعات مهم در طراحی سازه‌های فولادی سردنوردشده می‌داند.
۳. محاسبه بارهای وارد بر سازه
پس از تعیین سیستم سازه‌ای، بارهای وارد بر ساختمان باید مشخص شوند.
مهم‌ترین بارهایی که در طراحی ساختمان LSF بررسی می‌شوند عبارت‌اند از:
بار مرده
بار مرده شامل وزن خود اعضای سازه و اجزای ثابت ساختمان است؛ مانند:
- وزن
- مقاطع فولادی
- پوشش کف
- سقف
- دیوارها
- عایق‌ها
- نما
- سقف کاذب
- بخشی از تأسیسات ثابت
بار زنده
بار زنده مربوط به استفاده از ساختمان است و با توجه به نوع کاربری تعیین می‌شود. برای مثال، بارهای بهره‌برداری در یک ساختمان مسکونی با ساختمان اداری یا تجاری یکسان نیستند.
بار باد
نیروی باد به‌خصوص برای ساختمان‌های سبک اهمیت دارد و باید اثرات فشار و مکش باد بر دیوارها، نما، سقف و سیستم مقاوم جانبی بررسی شود.
بار برف
در مناطق برف‌گیر، وزن و توزیع برف روی سقف باید در طراحی لحاظ شود.
بار زلزله
در مناطق لرزه‌خیز، نیروهای ناشی از زلزله و نحوه انتقال آنها از دیافراگم‌ها و سیستم مقاوم جانبی تا فونداسیون باید به‌دقت بررسی شوند.
نوع و مقدار بارگذاری نباید به‌صورت ثابت برای همه پروژه‌ها در نظر گرفته شود و باید بر اساس مقررات و شرایط همان پروژه تعیین شود.
۴. انتخاب مقاطع فولادی
یکی از مهم‌ترین مراحل طراحی LSF، انتخاب مقاطع مناسب برای اعضای سازه است.
مقاطع مورد استفاده معمولاً به صورت C، U یا اشکال مشابه هستند و با توجه به عملکرد خود در بخش‌های مختلف سازه استفاده می‌شوند.
در طراحی، عواملی مانند موارد زیر بررسی می‌شوند:
- ظرفیت فشاری
- ظرفیت کششی
- ظرفیت خمشی
- ظرفیت برشی
- طول عضو
- شرایط تکیه‌گاهی
- ضخامت و مشخصات مقطع
- نحوه مهاربندی
- شرایط اتصال
در فولاد سردنوردشده، شکل و نسبت‌های هندسی مقطع تأثیر قابل توجهی بر رفتار عضو دارند و طراحی باید پدیده‌های مختلف کمانش را در نظر بگیرد. منابع تخصصی CFSEI نیز روش‌های طراحی متداول مانند Effective Width Method و Direct Strength Method را برای این نوع اعضا تشریح می‌کنند.
۵. بررسی کمانش اعضای LSF
کمانش یکی از مهم‌ترین مباحث در طراحی سازه LSF است.
به دلیل آنکه مقاطع LSF نسبت به بسیاری از مقاطع فولادی متعارف نازک‌تر هستند، ممکن است قبل از رسیدن عضو به ظرفیت کامل مصالح، ناپایداری موضعی یا کلی رخ دهد.
سه نوع مهم کمانش که در طراحی مقاطع سردنوردشده مورد توجه قرار می‌گیرند عبارت‌اند از:
کمانش کلی
در این حالت کل عضو تحت تأثیر ناپایداری قرار می‌گیرد. طول عضو، شرایط تکیه‌گاهی و مهاربندی در این نوع کمانش اهمیت دارند.
کمانش موضعی
در کمانش موضعی، بخشی از ورق تشکیل‌دهنده مقطع، مانند جان یا بال، دچار ناپایداری می‌شود.
کمانش اعوجاجی
در این حالت، شکل کلی بخشی از مقطع تغییر می‌کند و رفتار آن فقط به کمانش موضعی ساده محدود نمی‌شود.
در منابع طراحی فولاد سردنوردشده، هر سه رفتار و اثر آنها در تعیین مقاومت عضو مورد توجه قرار می‌گیرند.
۶. طراحی دیوارهای باربر LSF
دیوارهای باربر بخش مهمی از سیستم سازه‌ای LSF هستند و باید بتوانند بارهای منتقل‌شده از کف و سقف را تحمل کنند.
در طراحی دیوار باربر موارد زیر بررسی می‌شوند:
- ظرفیت اعضای قائم یا Stud
- عملکرد رانرها یا Trackها
- ارتفاع دیوار
- شرایط مهاربندی اعضا
- بارهای فشاری
- نیروهای جانبی
- بازشوهای در و پنجره
- اتصال دیوار به کف
- اتصال دیوار به فونداسیون
- پایداری کلی دیوار
طراحی دیوار باربر فقط به انتخاب یک استاد با ظرفیت کافی محدود نمی‌شود؛ بلکه کل مجموعه دیوار و اتصالات آن باید به‌صورت یک سیستم بررسی شود. CFSEI در سال ۲۰۲۶ نیز یک راهنمای تخصصی برای طراحی دیوارهای باربر فولاد سردنوردشده منتشر کرده است.
۷. طراحی بازشوهای دیوار
در محل درها و پنجره‌ها، تعدادی از اعضای قائم دیوار حذف یا جابه‌جا می‌شوند. در نتیجه، مسیر انتقال بار تغییر می‌کند.
به همین دلیل اطراف بازشو معمولاً به اعضای تقویتی نیاز دارد. اعضایی مانند Header، King Stud و Jack Stud می‌توانند در ایجاد مسیر مناسب انتقال بار نقش داشته باشند.
ابعاد و تعداد اعضای تقویتی باید بر اساس بار و محاسبات پروژه تعیین شود و نمی‌توان یک مقدار ثابت را برای همه ساختمان‌ها در نظر گرفت.
۸. طراحی کف در سازه LSF
سیستم کف باید بتواند بارهای واردشده از افراد، تجهیزات، کف‌سازی، دیوارهای داخلی و سایر اجزای ثابت را تحمل کند.
تیرچه‌های کف یا Joist یکی از اجزای اصلی این سیستم هستند.
در طراحی کف، موارد زیر بررسی می‌شوند:
- مقاومت خمشی
- برش
- خیز
- ارتعاش
- کمانش
- طول دهانه
- فاصله تیرچه‌ها
- اتصالات
- عملکرد دیافراگم کف
در ساختمان‌های چندطبقه، کف علاوه بر تحمل بارهای قائم می‌تواند در انتقال نیروهای جانبی به سیستم مقاوم جانبی نیز نقش داشته باشد. به همین دلیل، جزئیات پوشش و اتصال کف باید با سیستم سازه‌ای هماهنگ باشد.
۹. طراحی سقف LSF
سقف نیز مانند کف باید توان تحمل بارهای مربوط به وزن خود، پوشش، عایق، تجهیزات و بارهای بهره‌برداری یا محیطی را داشته باشد.
در طراحی سقف باید مواردی مانند:
- ظرفیت اعضای سقف
- بار برف
- بار باد
- شیب سقف
- دهانه‌ها
- اتصالات
- مهاربندی
- پوشش سقف
نوع و شکل سقف به معماری ساختمان و محاسبات سازه‌ای بستگی دارد.
۱۰. طراحی سیستم مقاوم در برابر نیروهای جانبی
یکی از مهم‌ترین بخش‌های طراحی ساختمان LSF، مقاومت در برابر نیروهای افقی ناشی از باد و زلزله است.
برای این منظور ممکن است از سیستم‌های مختلفی استفاده شود، از جمله:
- مهاربندهای فولادی
- دیوارهای برشی
- صفحات سازه‌ای
- دیافراگم کف و سقف
- ترکیب چند سیستم
در این بخش فقط ظرفیت یک عضو بررسی نمی‌شود؛ بلکه باید کل مسیر انتقال نیروی جانبی از سقف و طبقات تا فونداسیون مشخص باشد.
برای سیستم‌های دیوار برشی و دیافراگم‌های فولاد سردنوردشده نیز راهنماهای طراحی تخصصی وجود دارد.
۱۱. طراحی اتصالات در سازه LSF
اتصالات بخش بسیار مهمی از سیستم LSF هستند؛ زیرا حتی اگر اعضای سازه‌ای مقاومت کافی داشته باشند، ضعف اتصال می‌تواند عملکرد کل سیستم را تحت تأثیر قرار دهد.
بسته به طراحی پروژه، اتصالات ممکن است با استفاده از پیچ‌ها، پیچ‌های سازه‌ای، بولت‌ها یا سایر روش‌های مناسب اجرا شوند.
در طراحی اتصال باید مواردی مانند:
- کشش
- برش
- لهیدگی یا پارگی موضعی
- کشیدگی یا کنده‌شدن پیچ
- فاصله و آرایش اتصال‌دهنده‌ها
- ظرفیت ورق
- انتقال نیرو بین اعضا
کنترل شود.در منابع حرفه‌ای فولاد سردنوردشده، طراحی اتصالات به‌عنوان یک موضوع مستقل و مهم مورد بررسی قرار می‌گیرد.
۱۲. طراحی اتصال سازه به فونداسیون
نیروهای ایجادشده در سازه باید در نهایت به فونداسیون منتقل شوند.
به همین دلیل، اتصال دیوارها و اعضای LSF به فونداسیون باید بتواند نیروهای مورد انتظار را منتقل کند.
در این بخش باید اثر نیروهای:
- فشاری
- کششی
- برشی
- نیروهای ناشی از باد
- نیروهای ناشی از زلزله
در نظر گرفته شود. همچنین مشخصات فونداسیون باید با توجه به شرایط خاک، بارهای ساختمان و طراحی مهندسی تعیین شوند.
۱۳. کنترل تغییرشکل و خیز
در طراحی LSF، تنها مقاومت عضو اهمیت ندارد. ساختمان باید از نظر عملکرد بهره‌برداری نیز کنترل شود.
برای مثال، افزایش بیش از حد خیز تیرچه‌های کف می‌تواند باعث ایجاد مشکلاتی در کف‌سازی، دیوارها و پوشش‌های داخلی شود.
همچنین تغییرشکل بیش از حد دیوارها یا سقف ممکن است بر عملکرد اجزای غیرسازه‌ای اثر بگذارد.
بنابراین، کنترل خیز، تغییرمکان جانبی و ارتعاش نیز بخشی از طراحی سازه است.
۱۴. طراحی برای حریق و دوام
طراحی ساختمان LSF فقط به مقاومت مکانیکی اعضا محدود نیست.
مقاومت حریق باید برای مجموعه کامل دیوار، کف یا سقف و لایه‌های محافظ آن بررسی شود، نه صرفاً برای یک قطعه فولادی.
همچنین حفاظت در برابر خوردگی اهمیت دارد و باید مشخصات پوشش گالوانیزه، محیط بهره‌برداری و جزئیات مربوط به رطوبت در نظر گرفته شوند. CFSEI در منابع فنی خود موضوع دوام اعضای فولاد سردنوردشده و حفاظت خوردگی اتصالات را نیز به‌طور جداگانه بررسی کرده است.
۱۵. هماهنگی طراحی سازه با معماری و تأسیسات
یکی از نکات مهم در پروژه‌های LSF، هماهنگی بین نقشه‌های مختلف است.
محل دیوارهای باربر، بازشوها، رایزرها، مسیر لوله‌ها، کانال‌ها و کابل‌ها باید با سازه هماهنگ باشند.
برای مثال، ایجاد یک سوراخ یا برش جدید در یک عضو سازه‌ای بدون بررسی مهندس می‌تواند ظرفیت آن عضو را کاهش دهد.
به همین دلیل بهتر است هماهنگی بین طراحی معماری، سازه و تأسیسات از مراحل ابتدایی پروژه انجام شود.
۱۶.نرم‌افزار و مدل‌سازی سازه LSF

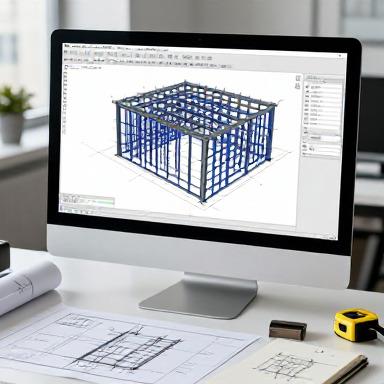

بسته به نوع پروژه، مهندس سازه می‌تواند از نرم‌افزارهای تحلیل و طراحی سازه برای مدل‌سازی و بررسی رفتار ساختمان استفاده کند.
در کنار نرم‌افزارهای عمومی تحلیل سازه، برای فولاد سردنوردشده ابزارها و روش‌های تخصصی نیز وجود دارند. برای نمونه، روش Direct Strength Method و تحلیل‌های مرتبط با کمانش می‌توانند در طراحی اعضای سردنوردشده مورد استفاده قرار گیرند.
نرم‌افزار ابزار طراحی است و جایگزین قضاوت مهندسی، کنترل ضوابط و بررسی جزئیات اجرایی نمی‌شود.
۱۷.خروجی‌های طراحی سازه LSF
پس از تکمیل طراحی، مجموعه‌ای از نقشه‌ها و مدارک فنی برای اجرای ساختمان تهیه می‌شود.
این مدارک می‌توانند شامل موارد زیر باشند:
- نقشه‌های سازه‌ای
- پلان دیوارهای باربر
- جزئیات اعضای قائم و افقی
- نقشه کف و تیرچه‌ها
- جزئیات سقف
- نقشه مهاربندی
- جزئیات بازشوها
- دیتیل اتصالات
- جزئیات اتصال به فونداسیون
- مشخصات مقاطع
- مشخصات اتصال‌دهنده‌ها
- نقشه‌های مونتاژ و نصب
هرچه نقشه‌های اجرایی دقیق‌تر باشند، احتمال خطا در مرحله ساخت و مونتاژ کاهش پیدا می‌کند.
طراحی سازه در سیستم LSF شامل مجموعه‌ای از مراحل به‌هم‌پیوسته است که از بررسی شرایط پروژه و تعیین سیستم باربر آغاز می‌شود و تا طراحی مقاطع، دیوارهای باربر، کف، سقف، مهاربندی، اتصالات، فونداسیون و کنترل‌های نهایی ادامه پیدا می‌کند.
