مقدمه
امروزه سرعت ساخت‌وساز، کاهش هزینه‌های اجرایی، بهینه‌سازی مصرف انرژی و افزایش کیفیت ساختمان‌ها از مهم‌ترین عوامل در انتخاب سیستم‌های ساختمانی به شمار می‌روند. این موضوع در ساخت مراکز درمانی، بهداشتی و خدماتی اهمیت بیشتری دارد؛ زیرا چنین ساختمان‌هایی باید علاوه بر برخورداری از استحکام و ایمنی مناسب، شرایط لازم برای ارائه خدمات به مردم را نیز فراهم کنند.
یکی از فناوری‌های نوین در این حوزه، استفاده از سازه LSF یا قاب فولادی سبک است. این سیستم ساختمانی با استفاده از مقاطع فولادی گالوانیزه نورد سرد ساخته می‌شود و به دلیل وزن کم، امکان پیش‌ساختگی و سرعت اجرای بالا، می‌تواند گزینه‌ای مناسب برای برخی از پروژه‌های درمانی و خدماتی باشد.
از درمانگاه‌های کوچک و مراکز بهداشت محلی گرفته تا ساختمان‌های اداری وابسته به مراکز درمانی، پایگاه‌های امدادی و واحدهای خدماتی، سازه LSF ظرفیت قابل‌توجهی برای پاسخ‌گویی به نیازهای پروژه‌های مختلف دارد. البته انتخاب این سیستم باید بر اساس نوع کاربری، الزامات فنی، ضوابط ساختمانی و نیازهای تخصصی هر مرکز انجام شود.

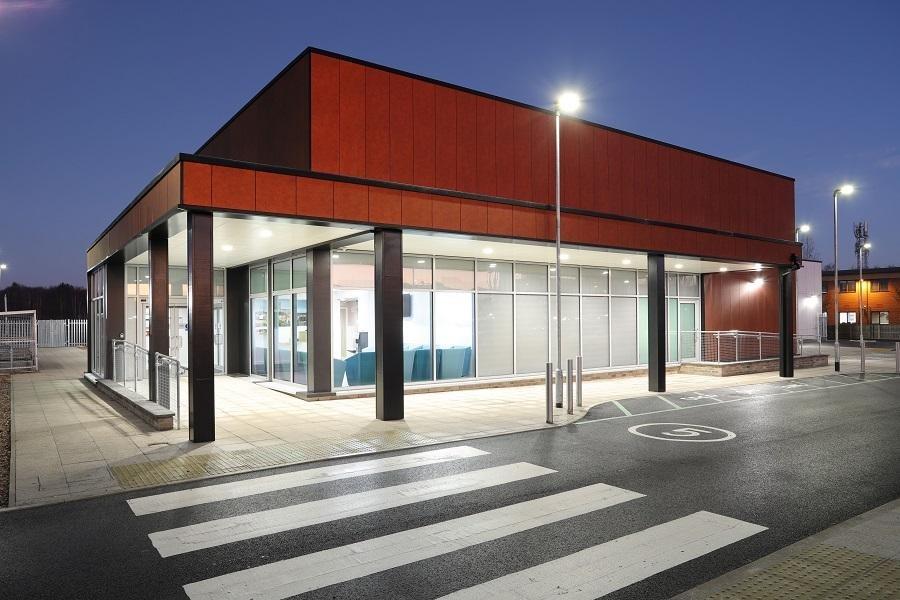

سازه LSF یا قاب‌بندی فولادی سبک، یکی از سیستم‌های نوین ساختمانی است که در برخی پروژه‌های درمانی و خدماتی مانند درمانگاه‌ها، مطب‌ها، مراکز مشاوره، کلینیک‌های کوچک، دفاتر خدماتی، مراکز اداری، فضاهای الحاقی و ساختمان‌های موقت قابل بررسی است. این سیستم از مقاطع فولادی گالوانیزه و شکل‌دهی‌شده با نورد سرد تشکیل می‌شود و با استفاده از صفحات پوششی، عایق‌ها، اتصالات و لایه‌های محافظ تکمیل می‌شود.
آشنایی با مراحل ساخت ساختمان درمانی و خدماتی با سازه LSF، به برنامه‌ریزی دقیق، کاهش زمان اجرا، کنترل هزینه‌ها و رعایت الزامات ایمنی و بهداشتی کمک می‌کند.
کاربردهای احتمالی LSF در ساختمان‌های درمانی و خدماتی
این سیستم می‌تواند در پروژه‌های زیر مورد بررسی قرار گیرد:
- درمانگاه‌ها و مراکز بهداشت محلی
- مطب‌ها و کلینیک‌های کوچک
- مراکز مشاوره و توان‌بخشی
- ساختمان‌های اداری و خدماتی
- دفاتر بیمه و خدمات اجتماعی
- فضاهای توسعه‌ای بیمارستان‌ها
- اتاق‌های اداری و استراحت کارکنان
- ساختمان‌های موقت یا قابل توسعه
- ورودی، نگهبانی و فضاهای پشتیبانی مراکز درمانی
بااین‌حال، فضاهایی مانند اتاق عمل، بخش‌های تصویربرداری، آزمایشگاه‌های تخصصی، اتاق‌های دارای تجهیزات سنگین، موتورخانه و بخش‌های با الزامات ویژه باید جداگانه از نظر بار، ارتعاش، حریق، بهداشت، تهویه و تأسیسات بررسی شوند.
مزایای احتمالی استفاده از سازه LSF
هیچ‌یک از مزایای زیر خودکار یا تضمین‌شده نیستند و باید در مقایسهٔ هم‌دامنه با گزینه‌های دیگر سنجیده شوند:
- وزن نسبتاً کم: ممکن است حمل، برخی جزئیات فونداسیون و پاسخ لرزه‌ای را در پروژهٔ مناسب تحت‌تأثیر قرار دهد؛ اما طراحی پی و محاسبات حذف نمی‌شوند.
- اجرای خشک: می‌تواند برخی عملیات تر و زمان انتظار را کاهش دهد، ولی برنامهٔ کامل پروژه، ظرفیت تولید و کیفیت نصب تعیین‌کننده هستند.
- پیش‌ساختگی و تولید کنترل‌شده: برش، سوراخ‌کاری و کدگذاری کارخانه‌ای می‌تواند نظم اجرا را بهتر کند؛ به شرط نهایی‌بودن نقشه‌ها پیش از تولید.
- سرعت و نظم اجرایی بالقوه: در پروژهٔ مناسب ممکن است توالی کار قابل‌پیش‌بینی‌تر شود، اما زمان قطعی یا برتری عمومی قابل ادعا نیست.
- انعطاف‌پذیری تقسیم‌بندی: برای فضاهای اداری، پذیرش، اتاق‌های مشاوره و خدماتی مفید است؛ هر تغییر باید از نظر سازه و تأسیسات بررسی شود.
- توسعهٔ مرحله‌ای: فضاهای الحاقی را می‌توان از ابتدا در معماری، سازه و تأسیسات پیش‌بینی کرد.
- امکان اجرای عایق حرارتی: فضای میان اعضا برای عایق مناسب است، اما پیوستگی عایق، پل حرارتی، درزبندی و پوسته باید کنترل شوند.
- بهبود عملکرد صوتی: در صورت طراحی درست دیوار، سقف، کف، درها، پنجره‌ها، درزبندی و مسیرهای انتقال جانبی.
- کنترل کیفیت مرحله‌ای: مصالح، تولید، نصب، پوسته، عایق و لایه‌های پنهان را می‌توان در نقاط مشخص بازرسی کرد.
- مدیریت بهتر مصالح: طراحی دقیق و برنامه‌ریزی تولید ممکن است بخشی از ضایعات و دوباره‌کاری را کاهش دهد، اما این نتیجه تضمین‌شده نیست.
الزامات معماری در ساختمان‌های درمانی و خدماتی
طراحی معماری باید پاسخ‌گوی مسیر حرکت مراجعان، کارکنان، تجهیزات و خدمات باشد. انتخاب قاب LSF به‌تنهایی کیفیت معماری، بهداشت یا آسایش ساختمان را تضمین نمی‌کند.
- تفکیک مسیرها: در صورت نیاز پروژه، مسیر مراجعان، کارکنان، خدمات و پسماند از یکدیگر جدا یا کنترل شود.
- ورودی خوانا و قابل‌دسترس: ورودی، پذیرش و نشانی فضاها باید برای کاربران مختلف قابل فهم باشد.
- دسترسی بدون مانع: رمپ، آسانسور، عرض مناسب درها و مسیر حرکت افراد کم‌توان از ابتدا طراحی شود.
- فضای انتظار: نور، تهویه، ظرفیت، دید مناسب و امکان نظافت در طراحی انتظار لحاظ شود.
- حریم اتاق‌ها: اتاق‌های معاینه، مشاوره و اداری به حریم بصری و صوتی کافی نیاز دارند.
- سرویس‌های بهداشتی: سرویس‌ها باید قابل‌دسترس، قابل شست‌وشو و متناسب با ظرفیت مرکز باشند.
- سطوح داخلی: کف، دیوار، سقف، در و جزئیات اتصال باید با نوع کاربری، نظافت و دوام مورد نیاز سازگار باشند.
- نگهداری و دسترسی: امکان نظافت، تعمیر و دسترسی به تأسیسات بدون تخریب غیرضروری پیش‌بینی شود.
- توسعهٔ آینده: افزایش ظرفیت یا اضافه‌شدن فضاها نباید فعالیت مرکز را به‌طور جدی مختل کند.
- آسایش نوری: نور طبیعی، کنترل خیرگی، سایه‌اندازی و آسایش کاربران با توجه به اقلیم بررسی شود.
الزامات سازه‌ای و بارگذاری
بارهای مرده و زنده، بار سقف و نما، قفسه‌ها، کمدها، تجهیزات پزشکی، دستگاه‌های تهویه، مخازن، تابلوها، تجهیزات برقی و بارهای متمرکز باید از ابتدا تعیین شوند. سبک‌بودن قاب نباید به کم‌برآوردکردن بار تجهیزات منجر شود.
کمانش و تغییرشکل: اعضای نازک، اتصالات و تغییرشکل‌های مجاز باید بر اساس محاسبات کنترل شوند.
- ارتعاش: اثر تجهیزات و رفت‌وآمد بر آسایش، عملکرد دستگاه‌ها و دوام اتصالات بررسی شود.
- مسیر انتقال بار: بارهای پوسته و تجهیزات باید تا فونداسیون مسیر روشن و محاسبه‌شده داشته باشند.
- بازشوها و نقاط نصب: اطراف درها، پنجره‌ها و محل نصب تجهیزات یا تابلوها در صورت نیاز تقویت شود.
- پایداری کلی: دیافراگم، مهاربندی، اتصالات و انتقال نیروهای جانبی کنترل شود.
- دهانه‌های بزرگ: فضاهای بدون ستون و سالن‌های بزرگ ممکن است به اعضای ویژه یا سیستم ترکیبی نیاز داشته باشند.
- فضاهای خاص: آزمایشگاه، تصویربرداری، اتاق تجهیزات، موتورخانه و انبار باید جداگانه بررسی شوند.
- ممنوعیت دست‌کاری: سوراخ‌کاری یا بریدن اعضای سازه‌ای بدون تأیید مهندس سازه مجاز نیست.
الزامات تأسیسات مکانیکی و برقی
ساختمان درمانی و خدماتی به هماهنگی زودهنگام سازه و تأسیسات نیاز دارد. مسیر تأسیسات باید پیش از تولید قطعات و بر پایهٔ نقشه‌های هماهنگ مشخص شود؛ اصلاح دیرهنگام می‌تواند به تداخل، دوباره‌کاری یا آسیب به اعضای باربر و لایه‌های حفاظتی منجر شود.
- تهویه و کیفیت هوا: نوع تهویه و نرخ تعویض هوا باید با نوع فضا و الزامات مراجع ذی‌صلاح هماهنگ باشد.
- مسیرهای عبور: کانال‌ها، لوله‌ها، کابل‌ها و سینی کابل باید با قاب، سقف و دسترسی تعمیراتی هماهنگ شوند.
- برق و پشتیبان: تابلوهای برق، برق اضطراری و تجهیزات پشتیبان در صورت نیاز کاربری از ابتدا دیده شوند.
- آب و فاضلاب: آب سرد و گرم، فاضلاب، کف‌شورها، شیب‌بندی و کنترل نشت باید جزئیات اجرایی روشن داشته باشند.
- حریق و دود: اعلام حریق، اطفای حریق، کنترل دود و عبور تأسیسات از لایه‌های مقاوم با یکدیگر هماهنگ شوند.
- شبکه و امنیت: شبکه، ارتباطات، کنترل دسترسی و تجهیزات الکترونیکی در مسیرهای قابل نگهداری اجرا شوند.
- تعمیر و تعویض: برای تجهیزات و شیرآلات، فضای دسترسی و امکان تعویض بدون تخریب گسترده پیش‌بینی شود.
- پرهیز از تداخل: تأسیسات نباید بدون تأیید طراح با اعضای باربر، عایق یا لایه‌های حریق تداخل پیدا کنند.
- تجهیزات مکانیکی: محل نصب باید از نظر بار، لرزش، صدا، تهویه و دسترسی تعمیراتی بررسی شود.
بهداشت، کنترل عفونت و کیفیت محیط داخلی
نوع کاربری درمانی سطح الزامات بهداشتی را تعیین می‌کند. این الزامات باید در معماری، انتخاب مصالح، تأسیسات، روش نظافت و نحوهٔ بهره‌برداری ترجمه شوند؛ سازه LSF به‌تنهایی کنترل عفونت یا کیفیت هوای داخل را تضمین نمی‌کند.
- سطوح داخلی: کف، دیوار و سقف باید مقاوم، قابل شست‌وشو و متناسب با نوع فعالیت انتخاب شوند.
- درزها و گوشه‌ها: جزئیات باید تجمع آلودگی و رطوبت را کاهش دهند و امکان نظافت را فراهم کنند.
- رطوبت و میعان: پوسته و تأسیسات باید در برابر نشت، رطوبت و میعان کنترل شوند.
- مصالح داخلی: مصالح کم‌بو و مناسب محیط داخلی، طبق مشخصات پروژه و الزامات مربوط، انتخاب شوند.
- تهویه: تهویه باید با نوع فعالیت و الزامات مراجع ذی‌صلاح هماهنگ باشد.
- تفکیک فضاها: در صورت نیاز، فضاهای تمیز، خدماتی و پشتیبانی از یکدیگر جدا شوند.
- بهره‌برداری: برنامهٔ نظافت، نگهداری و بازرسی دوره‌ای بخشی از عملکرد واقعی ساختمان است.
عایق حرارتی، صوتی و رطوبتی
عایق حرارتی
فضای میان اعضای LSF امکان اجرای عایق را فراهم می‌کند، اما عملکرد حرارتی به پیوستگی عایق، کنترل پل حرارتی، بخاربند، درزبندی، بازشوها و جزئیات اتصال وابسته است. یک لایهٔ عایقِ جدا از طراحی پوسته، نتیجهٔ مطلوب را تضمین نمی‌کند.
عایق صوتی
در اتاق‌های مشاوره، معاینه و اداری، کاهش انتقال صوت اهمیت دارد. عملکرد صوتی به جرم و لایه‌بندی دیوار، عایق، سقف، کف، درها، پنجره‌ها، درزبندی و حذف مسیرهای انتقال جانبی وابسته است.
رطوبت و آب‌بندی
جزئیات پای دیوار، بام، نما، بازشوها، درزها و نفوذهای تأسیساتی باید برای جلوگیری از نشت، میعان و خوردگی طراحی و با دقت اجرا شوند. کنترل آب‌بندی باید پیش از پوشاندن لایه‌های پنهان انجام شود.
ایمنی حریق و تخلیهٔ اضطراری
ساختمان‌های درمانی و خدماتی به مسیرهای خروج واضح و بدون مانع، عرض و تعداد مناسب خروج‌ها، اعلام و اطفای حریق، مصالح و لایه‌های مقاوم، کنترل دود، دسترسی امدادی و برنامهٔ تخلیه نیاز دارند. در مراکز درمانی، وجود افراد کم‌توان یا کم‌توان حرکتی اهمیت ویژه‌ای دارد.
محل عبور تأسیسات، درها، دیوارها، سقف‌ها و جزئیات نفوذ باید با الزامات حریق هماهنگ باشد. رعایت ضوابط آتش‌نشانی و مقررات محل ضروری است و هیچ سیستم سازه‌ای به‌تنهایی ایمنی حریق را تضمین نمی‌کند.
کنترل کیفیت در پروژه
کنترل کیفیت باید از ورود مصالح تا تحویل نهایی ادامه داشته باشد و فقط به بازدید پایانی محدود نشود.
کنترل مصالح ورودی
- مشخصات فولاد، ضخامت و پوشش گالوانیزه بررسی شود.
- صفحات، عایق، پیچ، اتصالات، درزگیرها و مصالح پوسته با مشخصات فنی تطبیق داده شوند.
کنترل تولید
- ابعاد، برش، سوراخ‌کاری، خم‌کاری، کدگذاری و تلرانس قطعات کنترل شود.
- قطعات از نظر آسیب‌ندیدن، تغییرشکل و امکان ردیابی بررسی شوند.
کنترل نصب
- تراز، شاقولی، محوربندی، مهاربندی و پیچ‌ها کنترل شوند.
- بازشوها، اتصال به فونداسیون و تقویت نقاط نصب تجهیزات بررسی شوند.
کنترل لایه‌های پنهان و تحویل
- عایق، بخاربند، آب‌بندی، حریق و تأسیسات پیش از پوشانده‌شدن بازرسی و ثبت شوند.
- آزمون‌ها، تصاویر اجرایی، نقشه‌های چون‌ساخت و دفترچهٔ نگهداری تحویل شوند.
جمع‌بندی
می‌تواند برای برخی ساختمان‌های درمانی و خدماتی کوچک، مراکز اداری، مطب‌ها، درمانگاه‌ها، مراکز مشاوره، LSF فضاهای توان‌بخشی و پروژه‌های توسعه‌ای گزینه‌ای قابل بررسی باشد. وزن نسبتاً کم، اجرای خشک، پیش‌ساختگی، قابلیت کنترل کیفیت و امکان توسعهٔ مرحله‌ای از مزایای احتمالی آن هستند.
بااین‌حال، کیفیت یک مرکز درمانی یا خدماتی فقط به نوع اسکلت وابسته نیست. بهداشت، تهویه، ایمنی حریق، آکوستیک، دسترسی، بار تجهیزات، آب‌بندی، نگهداری و بهره‌برداری صحیح نیز در عملکرد نهایی نقش دارند. هیچ‌یک از این ویژگی‌ها با انتخاب LSF به‌صورت خودکار ایجاد نمی‌شود.
تصمیم نهایی باید بر اساس شرایط واقعی پروژه، مقایسهٔ هم‌دامنه، ضوابط محلی و نظر مهندسان دارای صلاحیت گرفته شود. این مقاله جایگزین نقشه، محاسبات مهندسی، مجوز یا تأیید مراجع ذی‌صلاح نیست و اجرای پروژه باید با مدارک مصوب، مصالح مشخص، تیم تخصصی و نظارت فنی انجام شود.
