سقف در سازه LSF تنها از چند پروفیل فولادی تشکیل نشده است، بلکه یک سیستم چندلایه و مهندسیشده است که از مجموعهای از اعضای سازهای، اتصالات، مهاربندی، صفحات پوششی، عایقها و لایههای محافظ تشکیل میشود. هر یک از این اجزا وظیفه مشخصی دارند و عملکرد صحیح سقف به هماهنگی میان تمام این بخشها وابسته است.
در این سیستم میتوان از خرپاها، تیرچهها و سایر اعضای فولادی سبک متناسب با طراحی استفاده کرد.
به طور کلی، اجرای سقف شامل:
نوع سقف، شیب آن، دهانهها و بارهای وارد بر سقف باید در طراحی مشخص شوند.
اجرای سقف در سازه LSF سقف یکی از بخشهای مهم در سیستم سازهای LSF است که علاوه بر تحمل و انتقال بارهای وارد بر ساختمان، در تأمین مقاومت جانبی، عایقکاری حرارتی و صوتی و محافظت از فضای داخلی ساختمان نیز نقش دارد. در سازههای LSF، سقف معمولاً از مجموعهای از مقاطع فولادی سردنوردشده، اتصالات، مهاربندی، صفحات پوششی و لایههای عایق تشکیل میشود. روش اجرای سقف به نوع ساختمان، دهانهها، تعداد طبقات، نوع پوشش سقف، بارهای وارده و طراحی سازه بستگی دارد. بنابراین جزئیات اجرایی هر پروژه باید مطابق نقشههای سازهای و محاسبات مهندسی تعیین شود. سقف در سازه LSF چگونه اجرا میشود؟ به طور کلی، اجرای سقف LSF را میتوان در چند مرحله اصلی انجام داد:
مرحله اول: آمادهسازی و بررسی نقشهها قبل از شروع اجرای سقف، نقشههای معماری و سازهای بررسی میشوند. در این مرحله محل قرارگیری اعضای سقف، جهت تیرچهها یا تیرهای فولادی، دهانهها، محل بازشوها، محل اتصال سقف به دیوارها و جزئیات مهاربندی مشخص میشود. همچنین باید مشخص باشد که سقف قرار است چه مقدار بار را تحمل کند و چه نوع پوشش نهایی برای آن در نظر گرفته شده است. بررسی دقیق نقشهها قبل از اجرا اهمیت زیادی دارد؛ زیرا تغییر دادن محل اعضای سازهای پس از مونتاژ میتواند باعث افزایش هزینه و ایجاد مشکلات اجرایی شود.

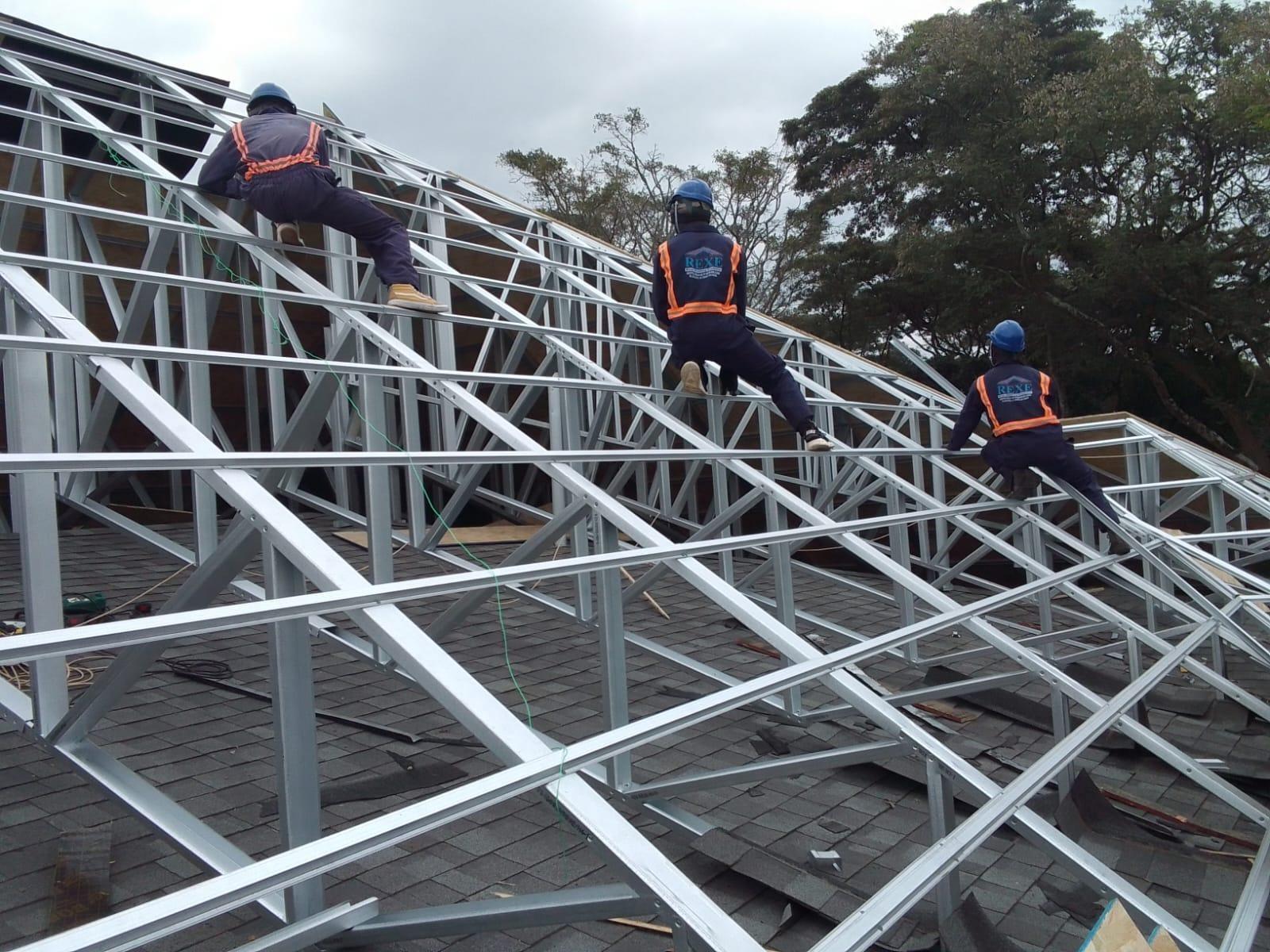

مرحله دوم: نصب و اتصال اعضای سقف پس از آمادهسازی قابهای دیوار، اعضای مربوط به سقف روی قسمت بالایی دیوارها قرار میگیرند. در سیستمهای LSF، بسته به طراحی پروژه میتوان از اعضای فولادی سردنوردشده مختلف برای تشکیل سیستم سقف استفاده کرد. این اعضا باید در فواصل مشخص و مطابق نقشه نصب شوند. اتصال صحیح سقف به دیوارهای باربر اهمیت زیادی دارد؛ زیرا بارهای وارد بر سقف باید بهصورت مناسب به دیوارها و سپس به سایر قسمتهای سازه و فونداسیون منتقل شوند.
مرحله سوم: اجرای تیرچهها یا اعضای باربر سقف یکی از قسمتهای اصلی سقف، اعضای باربر افقی هستند که وظیفه تحمل و انتقال بارهای سقف را بر عهده دارند. این اعضا بر اساس دهانه و بارگذاری طراحی شده و در فواصل مشخص نصب میشوند. فاصله بین اعضای سقف یک مقدار ثابت برای تمام پروژهها نیست و باید بر اساس مشخصات مقطع، ضخامت فولاد، دهانه، بارهای وارده و نوع پوشش سقف تعیین شود. به همین دلیل، استفاده از یک فاصله ثابت بدون محاسبات مهندسی توصیه نمیشود.
پس از قرار گرفتن اعضای اصلی، سیستم مهاربندی سقف اجرا میشود. مهاربندی باعث میشود اعضای سقف در موقعیت مناسب خود باقی بمانند و پایداری سیستم افزایش پیدا کند. بسته به طراحی سازه، ممکن است از اعضای فولادی، تسمهها، صفحات سازهای یا سایر روشهای مهاربندی استفاده شود. یکی از نکات مهم در این مرحله، توجه به اتصال مناسب سقف به دیوارها و ایجاد یک سیستم یکپارچه است. مرحله پنجم: اجرای صفحات پوششی پس از تکمیل قاب سقف، صفحات پوششی روی اعضای فولادی نصب میشوند. نوع صفحه به محل استفاده و طراحی ساختمان بستگی دارد. این صفحات میتوانند علاوه بر تشکیل سطح کف یا سقف، در عملکرد سازهای سیستم نیز نقش داشته باشند. در انتخاب صفحات باید مواردی مانند:
در نظر گرفته شود. مرحله ششم: اجرای عایق حرارتی و صوتی یکی از مزایای سیستم LSF امکان قرار دادن عایق در فضای بین اعضای فولادی است. پس از آماده شدن قاب سقف، عایق مورد نظر در محلهای پیشبینیشده قرار میگیرد. عایقکاری مناسب میتواند باعث کاهش انتقال حرارت بین داخل و خارج ساختمان شود و همچنین در کاهش انتقال صدا نقش داشته باشد. نوع و ضخامت عایق باید بر اساس شرایط اقلیمی، الزامات انرژی ساختمان و طراحی پوسته ساختمان تعیین شود. مرحله هفتم: اجرای لایههای محافظ در برابر رطوبت در سقفهایی که در معرض رطوبت یا شرایط آبوهوایی قرار دارند، باید لایههای مناسب برای کنترل نفوذ آب و بخار در نظر گرفته شود. محل اتصال سقف به دیوار، اطراف بازشوها و محل عبور تأسیسات از نقاطی هستند که نیاز به توجه ویژه دارند. اجرای نامناسب لایههای آببندی میتواند باعث نفوذ رطوبت به داخل دیوار یا سقف و در طول زمان ایجاد آسیب شود. مرحله هشتم: اجرای پوشش نهایی سقف پس از تکمیل لایههای سازهای، عایق و لایههای محافظ، پوشش نهایی سقف اجرا میشود. نوع پوشش نهایی به نوع سقف بستگی دارد. در سقفهای شیبدار میتوان از پوششهای مختلف متناسب با طراحی استفاده کرد و در سقفهای داخلی نیز لایه نهایی میتواند بر اساس معماری ساختمان انتخاب شود. پوشش نهایی علاوه بر ظاهر ساختمان باید با سیستم زیرین سازگار باشد.
اجزای اصلی سقف LSF
نوع و تعداد اجزای سقف LSF با توجه به نوع ساختمان، دهانه سقف، تعداد طبقات، بارهای وارد بر ساختمان، شرایط اقلیمی، نوع پوشش نهایی، الزامات صوتی و حرارتی و محاسبات سازهای میتواند متفاوت باشد.
