ساختمان‌های اداری به دلیل نیاز به سرعت ساخت، انعطاف‌پذیری در تقسیم‌بندی فضاها، وزن مناسب، عملکرد مطلوب و امکان اجرای تأسیسات به‌صورت منظم، یکی از زمینه‌هایی هستند که می‌توان در آن‌ها از سیستم سازه‌ای LSF یا Light Steel Frame استفاده کرد. در این سیستم، اسکلت ساختمان عمدتاً از مقاطع فولادی سبک و سردنوردشده تشکیل می‌شود که در کارخانه یا کارگاه بر اساس نقشه‌های اجرایی تولید و سپس در محل پروژه مونتاژ می‌شوند.
در استانداردهای طراحی فولاد سردنوردشده، سیستم LSF می‌تواند برای دیوارهای باربر، کف‌ها، سقف‌ها، دیوارهای برشی، مهاربندی‌ها و خرپاهای باربر مورد استفاده قرار گیرد؛ البته طراحی هر پروژه باید بر اساس ضوابط ساختمانی و شرایط واقعی همان پروژه انجام شود.

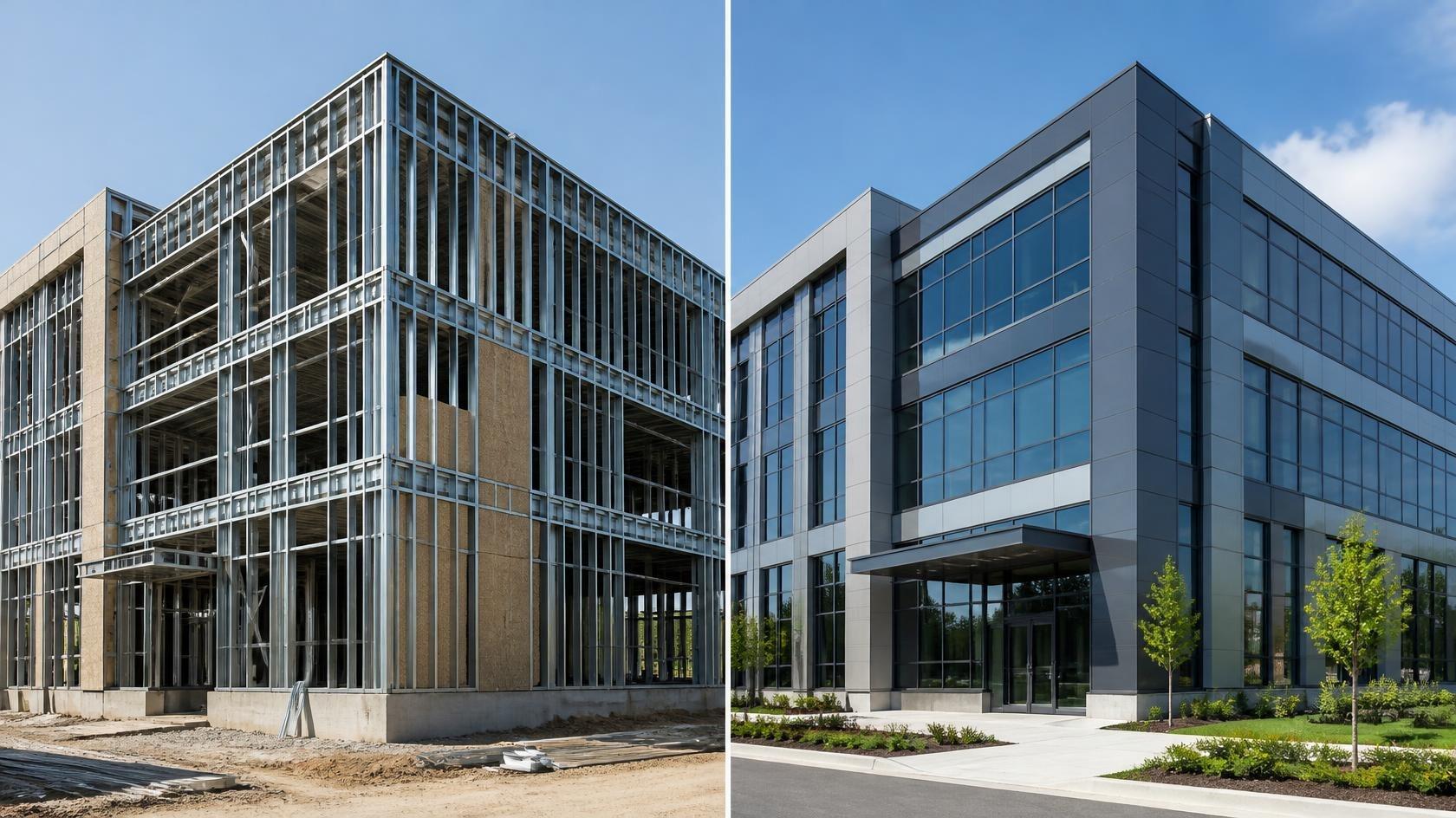

ساختمان اداری LSF چیست؟ ساختمان اداری LSF ساختمانی است که بخش قابل توجهی از سیستم باربر و قاب‌بندی آن با استفاده از مقاطع فولادی سبک سردنوردشده اجرا می‌شود. این مقاطع معمولاً از ورق فولادی گالوانیزه ساخته شده و به شکل‌هایی مانند C، U و مقاطع تقویت‌شده تولید می‌شوند. در یک ساختمان اداری، اعضای قائم یا استادها (Studs) به همراه اعضای افقی یا رانرها (Tracks) قاب دیوارها را تشکیل می‌دهند. بسته به طراحی، از تیرچه‌ها، خرپاها، مهاربندها، دیوارهای برشی و سایر اجزای فولادی نیز استفاده می‌شود. استاندارد AISI S240 طراحی، ساخت، نصب و کنترل کیفیت قاب‌های سازه‌ای فولاد سردنوردشده را پوشش می‌دهد و برای سیستم‌هایی مانند کف، سقف، دیوارهای سازه‌ای، دیوارهای برشی و خرپاهای باربر کاربرد دارد.
استفاده از LSF در ساختمان‌های اداری به دلیل ترکیبی از مزایای سازه‌ای و اجرایی مورد توجه قرار گرفته است. وزن کم، سرعت اجرای بالا، دقت تولید، قابلیت پیش‌ساختگی، انعطاف‌پذیری در طراحی فضاهای داخلی و امکان هماهنگی با تأسیسات، از مهم‌ترین دلایل استفاده از این سیستم هستند.
شاید این سوال به ذهنتان خطور کند چرا از سازه LSF برای ساختمان‌های اداری استفاده می‌شود؟
ساختمان اداری چندطبقه با سازه LSF LSF می‌تواند در پروژه‌های چندطبقه نیز مورد استفاده قرار گیرد، اما با افزایش ارتفاع ساختمان، موضوعات طراحی پیچیده‌تر می‌شوند. در ساختمان چندطبقه باید موارد زیر با دقت بیشتری بررسی شوند:
بنابراین نباید ساختمان اداری چندطبقه را صرفاً با افزایش تعداد قاب‌های LSF یک ساختمان کم‌طبقه طراحی کرد؛ سیستم سازه‌ای باید از ابتدا متناسب با ارتفاع و کاربری ساختمان طراحی شود.
اجزای اصلی ساختمان اداری LSF
یک ساختمان اداری LSF فقط از پروفیل‌های فولادی تشکیل نمی‌شود، بلکه مجموعه‌ای از اجزای سازه‌ای و معماری در کنار یکدیگر عملکرد ساختمان را تأمین می‌کنند. ۱. استاد یا عضو قائم استادها اعضای قائم دیوار هستند و وظیفه انتقال بخشی از بارهای واردشده به دیوار را بر عهده دارند. تعداد، فاصله و ابعاد استادها بر اساس ارتفاع ساختمان، بارهای ثقلی، بار باد، زلزله و شرایط طراحی تعیین می‌شود.
۲. رانر یا عضو افقی رانرها در بالا و پایین قاب دیوار قرار گرفته و استادها را در جای خود نگه می‌دارند. اتصال صحیح رانر و استاد برای ایجاد یک قاب منظم و انتقال مناسب نیرو اهمیت زیادی دارد.
۳. تیرچه‌های کف در ساختمان‌های اداری چندطبقه، بار کف‌ها باید به سیستم باربر منتقل شود. تیرچه‌های فولادی سردنوردشده می‌توانند بخشی از سیستم کف را تشکیل دهند و بر اساس دهانه و بارگذاری طراحی می‌شوند.
۴. سیستم سقف سقف می‌تواند از ترکیبی از تیرچه‌ها، خرپاها، صفحات سازه‌ای، لایه‌های عایق و پوشش نهایی تشکیل شود. طراحی سقف باید علاوه بر بارهای ثقلی، شرایط لرزه‌ای و باد را نیز در نظر بگیرد.
۵. دیوارهای باربر و برشی دیوارهای سازه‌ای وظیفه انتقال بارهای قائم را بر عهده دارند و دیوارهای برشی یا سیستم‌های مهاربندی برای مقابله با نیروهای جانبی مانند باد و زلزله به کار می‌روند.
۶. اتصالات پیچ‌ها، اتصالات مکانیکی، صفحات اتصال و سایر جزئیات اتصال نقش مهمی در عملکرد سازه LSF دارند. کیفیت اتصال باید مطابق نقشه‌های محاسباتی و مشخصات اجرایی کنترل شود.
طراحی ساختمان اداری با سازه LSF
طراحی یک ساختمان اداری LSF باید از مرحله معماری آغاز شود و با طراحی سازه، تأسیسات و جزئیات اجرایی هماهنگ باشد. در طراحی سازه‌های فولاد سردنوردشده، رفتار مقاطع نازک و موضوعاتی مانند کمانش موضعی، کمانش پیچشی و کمانش کلی اهمیت ویژه‌ای دارند. بنابراین نمی‌توان صرفاً بر اساس ابعاد ظاهری پروفیل، ظرفیت باربری آن را تعیین کرد. راهنمای طراحی AISI نیز بر استفاده از اصول طراحی فولاد سردنوردشده و بررسی اعضای باربر، دیوارها و تیرچه‌ها تأکید دارد.
اجرای ساختمان اداری LSF چگونه انجام می‌شود؟
یکی از ویژگی‌های مهم سیستم LSF این است که بخش قابل توجهی از عملیات را می‌توان با دقت بالا و فرآیند صنعتی انجام داد.
۱. آماده‌سازی فونداسیون ابتدا فونداسیون بر اساس محاسبات سازه طراحی و اجرا می‌شود. صفحه‌ها و محل‌های اتصال سازه فولادی باید با دقت مناسبی اجرا شوند تا قاب LSF به‌درستی روی فونداسیون قرار گیرد.
۲. تولید مقاطع مقاطع فولادی بر اساس نقشه‌های سازه‌ای برش خورده و در صورت نیاز سوراخ‌کاری و آماده مونتاژ می‌شوند.
۳. مونتاژ قاب دیوارها استادها و رانرها بر اساس نقشه در کنار یکدیگر قرار گرفته و قاب دیوار تشکیل می‌شود.
۴. نصب دیوارها قاب‌های ساخته‌شده به محل پروژه منتقل و پس از کنترل موقعیت، شاقولی و تراز بودن، نصب و مهار می‌شوند.
۵. اجرای طبقات در ساختمان چندطبقه، پس از تکمیل و تثبیت قاب طبقه پایین، سیستم کف و سپس قاب طبقه بعدی اجرا می‌شود.
۶. اجرای سقف تیرچه‌ها یا خرپاهای سقف نصب شده و سپس لایه‌های سازه‌ای و پوشش‌های مورد نظر اجرا می‌شوند.
۷. اجرای لایه‌های دیوار پس از تکمیل قاب، عایق حرارتی و صوتی، صفحات داخلی و خارجی، لایه‌های کنترل رطوبت و پوشش نهایی مطابق طراحی اجرا می‌شوند.
۸. اجرای تأسیسات مسیر عبور کابل‌های برق، لوله‌های آب، فاضلاب، سیستم تهویه و سایر تأسیسات باید از ابتدا با قاب LSF هماهنگ شود.
عملکرد لرزه‌ای ساختمان اداری LSF
در ساختمان‌های اداری واقع در مناطق زلزله‌خیز، طراحی سیستم مقاوم در برابر نیروهای جانبی اهمیت زیادی دارد. در سیستم LSF می‌توان از دیوارهای برشی، مهاربندی تسمه‌ای و سیستم‌های دیافراگمی برای انتقال نیروهای جانبی استفاده کرد. استانداردهای تخصصی فولاد سردنوردشده نیز برای طراحی لرزه‌ای این سیستم‌ها ضوابط جداگانه‌ای ارائه می‌کنند. نکته مهم این است که سبک بودن سازه به‌تنهایی به معنی عملکرد لرزه‌ای مناسب نیست. مسیر انتقال نیرو، ظرفیت اتصالات، مهاربندی، دیافراگم کف و سقف و جزئیات اجرایی باید به‌صورت یک سیستم واحد طراحی شوند.
کنترل کیفیت در اجرای ساختمان اداری LSF کنترل کیفیت باید از مرحله طراحی تا پایان اجرا ادامه داشته باشد. در مرحله تولید باید مواردی مانند ابعاد مقاطع، ضخامت ورق، پوشش محافظ، محل سوراخ‌ها و مشخصات عضو کنترل شود. در مرحله نصب نیز موارد زیر اهمیت دارند:
استاندارد AISI S240 نیز موضوعات مربوط به طراحی، ساخت، نصب و کنترل کیفیت اعضای سازه‌ای فولاد سردنوردشده را در بر می‌گیرد.
جمع‌بندی ساختمان اداری با سازه LSF یک سیستم ساختمانی سبک و صنعتی است که با استفاده از مقاطع فولادی سردنوردشده، امکان اجرای دیوارها، کف‌ها، سقف‌ها و بخش‌هایی از سیستم باربر ساختمان را فراهم می‌کند. سرعت ساخت، دقت تولید، وزن مناسب و امکان هماهنگی با فرآیندهای صنعتی از ویژگی‌های مهم این روش هستند. با این حال، موفقیت پروژه تنها به انتخاب پروفیل‌های سبک وابسته نیست. طراحی سازه، اتصالات، سیستم مقاوم در برابر زلزله و باد، عملکرد حریق، عایق حرارتی و صوتی، طراحی تأسیسات و کیفیت اجرا باید به‌صورت یکپارچه بررسی شوند. استانداردهای تخصصی فولاد سردنوردشده نیز برای اعضای سازه‌ای، سیستم‌های کف و سقف، دیوارهای سازه‌ای و طراحی لرزه‌ای الزامات مشخصی دارند. در ایران نیز برای طراحی و اجرای سیستم ساختمانی LSF، اسناد و دستورالعمل‌های مرتبط با سیستم ساختمانی سبک فولادی و مقررات ملی ساختمان مورد استفاده قرار می‌گیرند؛ بنابراین در پروژه واقعی، ضوابط مصوب و مقررات محلی پروژه باید مبنای طراحی قرار گیرند.
