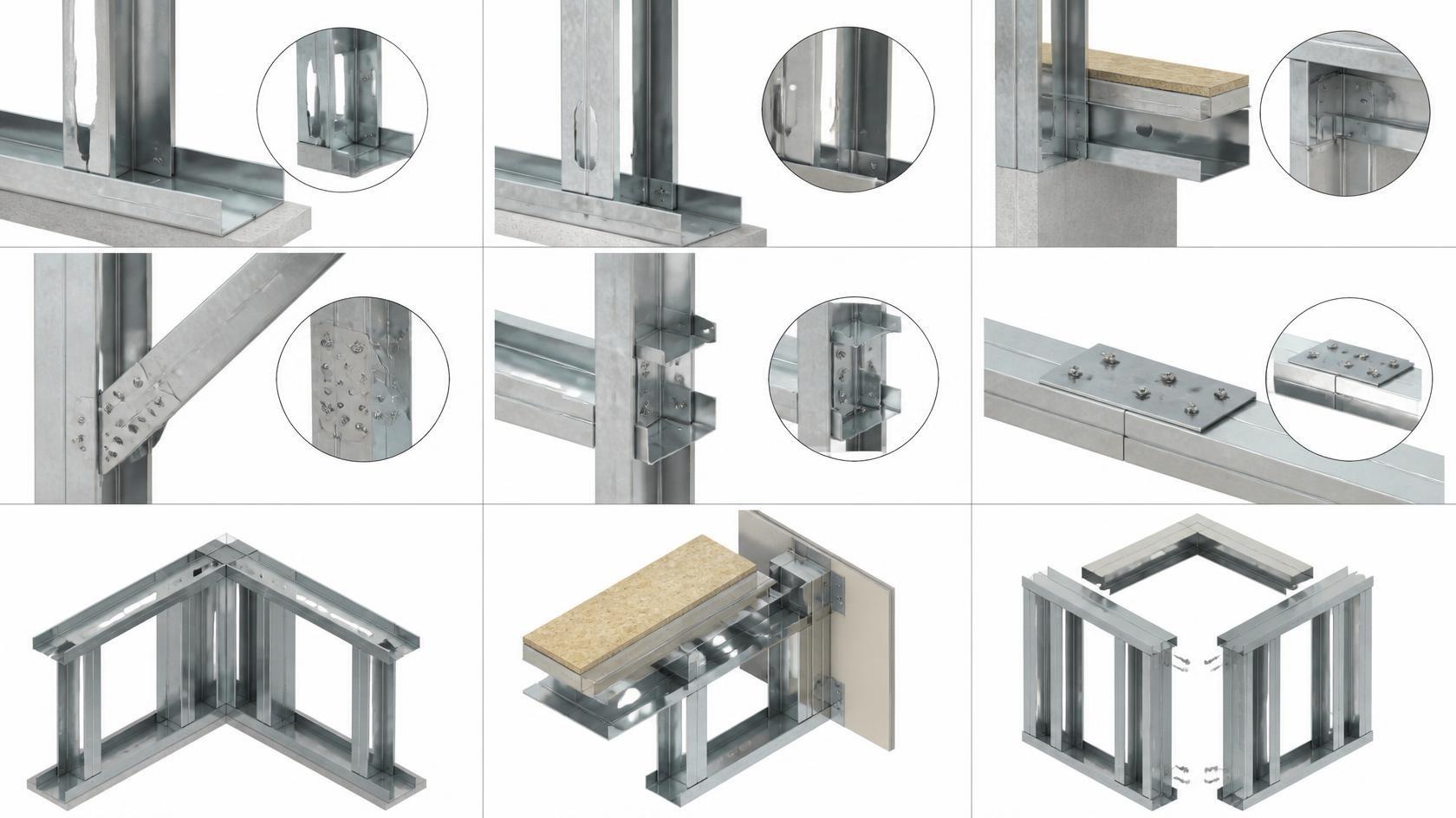

اتصالات در سازه LSF

اتصالات در سیستم LSF نقش حیاتی در انتقال بارها، پایداری و یکپارچگی سازه دارند. هر اتصال باید بر اساس محاسبات سازه‌ای طراحی و اجرا شود تا از ایمنی و دوام سازه اطمینان حاصل شود.

۱. انواع اتصالات در سازه LSF
۱.۱. اتصال ستون به تیر (Stud to Track)
نوع اتصال: پیچ خودکار
مشخصات:

• پیچ ۶.۳ میلی‌متر
• تعداد حداقل ۲ عدد در هر طرف
• فاصله پیچ‌ها از لبه حداقل ۱۵ میلی‌متر

نکته مهم: اتصال ستون به تیر باید کاملاً محکم باشد زیرا نقطه انتقال بارهای عمودی است.

۱.۲. اتصال تیر به تیر (Track to Track)
نوع اتصال: پیچ خودکار + پلیت اتصال
مشخصات:

• پیچ ۶.۳ میلی‌متر
• تعداد حداقل ۳ عدد
• پلیت اتصال با ضخامت حداقل ۱.۵ میلی‌متر

کاربرد: اتصال تیرهای هم‌سطح به هم

۱.۳. اتصال شمع به تیر (Joist to Track)
نوع اتصال: پیچ خودکار
مشخصات:

• پیچ ۸ میلی‌متر
• تعداد حداقل ۲ عدد در هر طرف
• فاصله پیچ‌ها حداکثر ۳۰ سانتی‌متر

نکته مهم: شمع‌ها باید در فاصله مناسب به تیرها متصل شوند تا بار کف و سقف به‌درستی منتقل شود.

۱.۴. اتصال تیر تقویتی به ستون (Header to Stud)
نوع اتصال: پیچ خودکار + پلیت اتصال
مشخصات:

• پیچ ۶.۳ میلی‌متر
• تعداد حداقل ۲ عدد
• پلیت اتصال برای تقویت اتصال

کاربرد: بالای پنجره‌ها و درها

۱.۵. اتصال ستون به فونداسیون (Stud to Foundation)
نوع اتصال: پیچ لنگر + تیر پایینی

مشخصات:

• پیچ لنگر حداقل ۱۲ میلی‌متر
• فاصله لنگرها حداکثر ۱.۲ متر
• تیر پایینی متصل به فونداسیون

نکته مهم: این اتصال نقطه مقاومت در برابر بارهای جانبی (باد و زلزله) است.

۲. پیچ‌های مخصوص سازه LSF
۲.۱. پیچ خودکار (Self-Drilling Screw)
کاربرد: اتصال پروفیل‌ها به هم

مشخصات:

• قطر: ۶.۳ یا ۸ میلی‌متر
• طول: ۱۹ تا ۳۸ میلی‌متر
• جنس: فولاد گالوانیزه
• نوع سر: گرد یا آلت

۲.۲. پیچ خودکار با سر گرد (Drywall Screw)
کاربرد: اتصال گچ‌برد به پروفیل

مشخصات:

• قطر: ۳.۵ میلی‌متر
• طول: ۲۵ تا ۳۸ میلی‌متر
• فاصله پیچ‌ها: ۲۰ تا ۲۵ سانتی‌متر
  ۲.۳. ریویت (Rivet)

کاربرد: اتصالات ثانویه و تزئینی

مشخصات:

• قطر: ۴ تا ۵ میلی‌متر
• جنس: آلومینیوم یا فولاد

۳. نکات مهم در اجرای اتصالات

۳.۱. فاصله پیچ‌ها

• فاصله پیچ‌ها در لبه پروفیل: حداقل ۱۵ میلی‌متر

• فاصله پیچ‌ها در وسط پروفیل: حداکثر ۳۰ سانتی‌متر

• از فاصله زیاد یا کم پرهیز کنید

۳.۲. تراز بودن اتصالات

• پیچ‌ها باید عمود بر سطح پروفیل قرار گیرند

• از پیچ‌های کج یا نامناسب استفاده نکنید

• پیچ‌ها باید کاملاً سفت شوند اما نه بیش از حد

۳.۳. جلوگیری از زنگ‌زدگی

• از پیچ‌های گالوانیزه استفاده کنید

• در معرض رطوبت، از پیچ‌های استنلس استیل استفاده کنید

• اتصالات را به‌دور از لوله‌های آب قرار دهید

۳.۴. کنترل کیفیت

• بازرسی بصری تمام اتصالات

• بررسی تعداد و موقعیت پیچ‌ها

• تست مقاومت اتصالات در صورت نیاز

• مستندسازی اتصالات

۴. اشتباهات رایج در اتصالات
۴.۱. استفاده از پیچ نامناسب
مشکل: استفاده از پیچ‌های معمولی به‌جای پیچ‌های مخصوص
پیامد: ضعف اتصال، زنگ‌زدگی، لرزش سازه

۴.۲. فاصله زیاد پیچ‌ها
مشکل: فاصله بیش از حد بین پیچ‌ها
پیامد: عدم انتقال بار، لرزش، ترک خوردن

۴.۳. عدم اتصال کامل
مشکل: عدم اتصال برخی از نقاط اتصال
پیامد: تمرکز تنش، تغییر شکل سازه، کاهش مقاومت

۴.۴. اتصال نامناسب به فونداسیون
مشکل: عدم استفاده از لنگر یا فاصله زیاد لنگرها

 پیامد: عدم مقاومت در برابر زلزله و باد

۵. استانداردهای اتصالات در LSF
۵.۱. استانداردهای بین‌المللی
AISI S100 — آیین‌نامه طراحی اتصالات فریم فلزی سبک
ASTM C645 — استاندارد نصب پروفیل‌ها و اتصالات
۵.۲. استانداردهای ایران
آیین‌نامه ۲۸۰۰ — طراحی و اجرای سازه‌های فولادی
مبحث ۱۰ — مقررات ملی ساختمان (ایمنی)

۶. نتیجه‌گیری
اتصالات در سازه LSF نقش حیاتی در ایمنی و پایداری ساختمان دارند. رعایت اصول طراحی، استفاده از پیچ‌های مخصوص، کنترل فاصله پیچ‌ها و بازرسی دقیق، از اصول مهم در اجرای اتصالات است. هر نوع سهل‌انگاری در این زمینه می‌تواند پیامدهای جدی برای سازه داشته باشد.

نکته پایانی: همیشه از پیمانکاران متخصص و دارای تجربه در اجرای LSF استفاده کنید و اتصالات را به‌دقت بررسی کنید.
