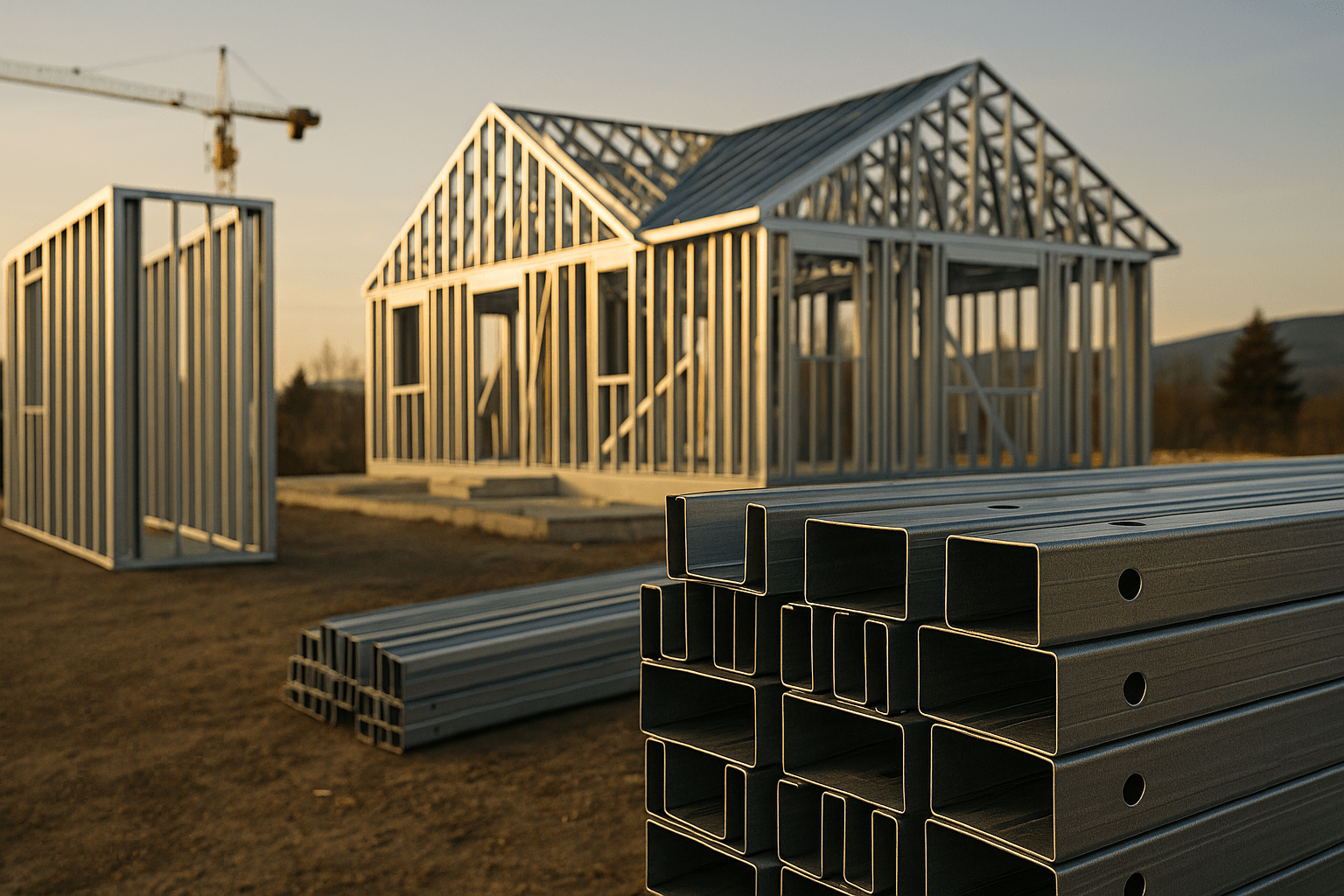

سازه LSF یا قاب فولادی سبک یکی از سیستم‌های ساختمانی است که با استفاده از مقاطع فولادی سردنوردشده اجرا می‌شود. این سیستم به دلیل وزن کم، امکان تولید صنعتی قطعات، سرعت مناسب نصب و قابلیت استفاده در پروژه‌های مختلف، در ساخت ساختمان‌های مسکونی، ویلایی، اداری و برخی ساختمان‌های تجاری کاربرد دارد.
اجرای سازه LSF می‌تواند با روش‌های مختلف تولید و مونتاژ انجام شود. در بازار ایران، دو عنوان «روش نیوزلندی» و «روش کانادایی» برای معرفی دو رویکرد رایج در تولید و اجرای این سازه‌ها استفاده می‌شوند.
تفاوت اصلی این دو روش، در الگوی متداول بازار، به میزان اتوماسیون تولید، نحوه برش و سوراخ‌کاری مقاطع، آماده‌سازی قطعات، شماره‌گذاری و میزان عملیات مورد نیاز در محل پروژه مربوط می‌شود. در روش موسوم به نیوزلندی، معمولاً تولید دیجیتال و اتوماتیک سهم بیشتری دارد؛ درحالی‌که در روش موسوم به کانادایی، ممکن است بخش بیشتری از آماده‌سازی و مونتاژ قطعات در کارگاه انجام شود.
البته این نام‌گذاری یک دسته‌بندی رایج در بازار است و به معنی آن نیست که تمام پروژه‌های کانادایی یا نیوزلندی دقیقاً با یک روش اجرا می‌شوند. هر دو روش می‌توانند از نظر عملکرد سازه‌ای مناسب باشند، مشروط بر اینکه طراحی، مصالح، اتصالات و اجرای آن‌ها مطابق الزامات مهندسی انجام شود.
اجرای سازه LSF به روش نیوزلندی چیست؟
روش موسوم به نیوزلندی معمولاً به سیستم‌هایی اشاره دارد که در آن‌ها طراحی دیجیتال و تولید اتوماتیک مقاطع نقش مهمی دارند. در این رویکرد، اطلاعات نقشه‌های مهندسی به نرم‌افزار تولید منتقل می‌شود و دستگاه‌های شکل‌دهی، برش و پانچ می‌توانند قطعات را با ابعاد و جزئیات تعریف‌شده تولید کنند.
در بسیاری از این سیستم‌ها، محل سوراخ‌ها، برش‌ها و برخی جزئیات اتصال از پیش در فایل تولید مشخص می‌شود. قطعات نیز ممکن است کدگذاری یا شماره‌گذاری شوند تا شناسایی و مونتاژ آن‌ها در کارگاه آسان‌تر باشد.
مراحل اجرای LSF به روش نیوزلندی
مرحله اول: طراحی دیجیتال سازه
ابتدا نقشه‌های معماری و سازه تهیه می‌شوند. ابعاد دیوارها، محل استادها، بازشوها، اتصالات و سایر جزئیات باید مشخص باشند.
سپس اطلاعات طراحی، طبق قابلیت‌های نرم‌افزار و دستگاه تولید، به فایل‌های مناسب ساخت تبدیل می‌شوند.
مرحله دوم: تولید مقاطع فولادی
ورق فولادی وارد دستگاه رول‌فرمینگ می‌شود و با عبور از ایستگاه‌های شکل‌دهی، به مقطع مورد نظر تبدیل می‌شود.
مرحله سوم: برش و پانچ اتوماتیک
دستگاه، مطابق اطلاعات تولید، مقاطع را در طول‌های تعیین‌شده برش می‌دهد و سوراخ‌ها یا شیارهای پیش‌بینی‌شده را ایجاد می‌کند. این عملیات می‌تواند نیاز به اندازه‌گذاری و برش دستی در کارگاه را کاهش دهد.
مرحله چهارم: کدگذاری و دسته‌بندی قطعات
قطعات بر اساس نقشه یا پنل مربوطه شناسایی و دسته‌بندی می‌شوند. این کار به کاهش احتمال اشتباه در هنگام مونتاژ کمک می‌کند.
مرحله پنجم: مونتاژ پنل‌ها
بسته به سیستم و برنامه تولید، قطعات ممکن است به‌صورت جداگانه به کارگاه ارسال شوند یا بخشی از دیوارها و پنل‌ها از پیش مونتاژ شده باشند.
مرحله ششم: حمل و نصب در محل پروژه
قطعات یا پنل‌ها به محل ساختمان منتقل و پس از کنترل فونداسیون، طبق نقشه‌های اجرایی نصب می‌شوند. اتصالات، مهاربندی‌ها و وضعیت قاب‌ها باید در طول نصب کنترل شوند.
مرحله هفتم: اجرای پوشش‌ها و تکمیل ساختمان
پس از تکمیل اسکلت و انجام بازرسی‌های لازم، عایق‌ها، صفحات پوششی، نما، سقف و تأسیسات نصب می‌شوند.
مزایای روش نیوزلندی
یکی از مزایای این رویکرد، امکان افزایش دقت تولید از طریق کنترل دیجیتال و اتوماسیون است. همچنین، کدگذاری قطعات می‌تواند فرآیند شناسایی و مونتاژ را ساده‌تر کند.
مزایای احتمالی عبارت‌اند از:
- کاهش عملیات اندازه‌گیری و برش دستی
- افزایش تکرارپذیری ابعاد قطعات
- کاهش برخی خطاهای انسانی در تولید
- امکان برنامه‌ریزی منظم‌تر برای نصب
- کاهش ضایعات ناشی از برش نامناسب، در صورت بهینه‌سازی تولید
- مناسب‌بودن برای پروژه‌های تکرارشونده و تولیدات سری، در صورت تناسب با تجهیزات
اجرای سازه LSF به روش کانادایی چیست؟
در بازار ایران، اصطلاح روش کانادایی معمولاً برای رویکردهایی به کار می‌رود که در آن‌ها مقاطع فولادی سبک به شکل شاخه‌ای تولید یا تأمین می‌شوند و بخش بیشتری از برش، اندازه‌گذاری، آماده‌سازی و مونتاژ در کارگاه انجام می‌شود.
در این شیوه، مجری براساس نقشه‌های سازه‌ای، اعضا را اندازه‌گذاری کرده و برای تشکیل قاب دیوارها، کف و سقف آماده می‌کند. سطح اتوماسیون این فرآیند می‌تواند از کارگاه‌های ساده تا خطوط تولید نیمه‌صنعتی متفاوت باشد.
بنابراین، روش کانادایی را نباید الزاماً مترادف با اجرای کاملاً دستی دانست؛ کارخانه‌ها و مجریان مختلف ممکن است تجهیزات و روش‌های متفاوتی داشته باشند.
مراحل اجرای LSF به روش کانادایی
مرحله اول: تهیه نقشه‌ها و فهرست قطعات
در ابتدا نقشه‌های معماری و سازه بررسی می‌شوند و ابعاد، تعداد و مشخصات اعضا تعیین می‌شوند.
مرحله دوم: تأمین مقاطع فولادی
مقاطع مورد نیاز بر اساس مشخصات فنی پروژه تهیه و به محل تولید یا کارگاه منتقل می‌شوند.
مرحله سوم: اندازه‌گذاری و برش
اعضا با توجه به نقشه‌های اجرایی اندازه‌گذاری و به طول مورد نیاز برش داده می‌شوند. این عملیات می‌تواند دستی، با ابزارهای برقی یا با ماشین‌آلات برش انجام شود.
مرحله چهارم: ایجاد سوراخ‌ها و آماده‌سازی اتصالات
در صورت نیاز و طبق نقشه، سوراخ‌ها یا جزئیات اتصال روی مقاطع ایجاد می‌شوند. هرگونه سوراخ‌کاری یا تغییر در اعضای باربر باید مطابق جزئیات طراحی انجام شود.
مرحله پنجم: مونتاژ قاب‌ها
استادها و رانرها در موقعیت‌های مشخص قرار می‌گیرند و قاب دیوار با استفاده از اتصالات طراحی‌شده ساخته می‌شود.
مرحله ششم: نصب قاب‌ها در محل ساختمان
قاب‌ها پس از کنترل ابعاد، گونیا بودن و جزئیات اتصال، به محل پروژه منتقل یا در همان محل مونتاژ می‌شوند و طبق نقشه نصب می‌گردند.
مرحله هفتم: تکمیل سیستم سازه‌ای
اعضای کف و سقف، مهاربندها و اتصالات تکمیل می‌شوند. پس از بازرسی سازه، عملیات اجرای عایق، پوشش‌ها و تأسیسات آغاز می‌شود.
مزایای روش کانادایی
یکی از ویژگی‌های این رویکرد، امکان انجام بخشی از عملیات آماده‌سازی در کارگاه یا محل پروژه است. در پروژه‌هایی که جزئیات متنوع یا تغییرات معماری بیشتری دارند، این قابلیت ممکن است انعطاف اجرایی ایجاد کند.
مزایای احتمالی عبارت‌اند از:
- امکان تنظیم فرآیند اجرا متناسب با شرایط پروژه
- قابلیت استفاده از ابزارهای مختلف تولید و مونتاژ
- امکان انجام برخی اصلاحات اجرایی با تأیید طراح
- وابستگی کمتر بعضی کارگاه‌ها به خطوط کاملاً اتوماتیک
- امکان مناسب‌بودن برای پروژه‌های کوچک یا کم‌تکرار، با توجه به امکانات موجود
تفاوت روش نیوزلندی و کانادایی در اجرای LSF، در بسیاری از پروژه‌های بازار ایران بیشتر به نحوه تولید و مونتاژ مقاطع فولادی سبک مربوط می‌شود.
استانداردهای طراحی در روش‌های نیوزلندی و کانادایی
یک نکته مهم این است که روش تولید و مونتاژ را نباید با استاندارد طراحی سازه یکی دانست.
در کانادا، CSA S136 از استانداردهای مرتبط با طراحی اعضای سازه‌ای فولاد سردنوردشده است. در استرالیا و نیوزیلند نیز استاندارد مشترک AS/NZS 4600 برای سازه‌های فولاد سردنوردشده به کار می‌رود.
این استانداردها به طراحی فنی مربوط‌اند؛ درحالی‌که عنوان «نیوزلندی» یا «کانادایی» در بسیاری از گفتگوهای بازار ایران برای توصیف روش تولید یا سطح اتوماسیون استفاده می‌شود.
در هر پروژه، مهندس طراح باید استانداردهای مورد تأیید محل ساخت را مبنا قرار دهد. نمی‌توان صرفاً با انتخاب دستگاه یا روش تولید، انطباق سازه با مقررات را تضمین کرد.
جمع‌بندی
اجرای سازه LSF به دو روش موسوم به نیوزلندی و کانادایی، در بازار معمولاً به دو رویکرد متفاوت در تولید و مونتاژ مقاطع فولادی سبک اشاره دارد. روش نیوزلندی اغلب با طراحی دیجیتال، تولید اتوماتیک، برش و پانچ دقیق و کدگذاری قطعات شناخته می‌شود؛ درحالی‌که در برخی الگوهای موسوم به کانادایی، آماده‌سازی و مونتاژ کارگاهی سهم بیشتری دارد.
هر دو روش می‌توانند برای پروژه‌های مناسب استفاده شوند. تفاوت در شیوه تولید به‌تنهایی تعیین‌کننده مقاومت، دوام یا کیفیت نهایی نیست؛ بلکه طراحی مهندسی، مشخصات فولاد، اتصالات، سیستم باربر جانبی، دقت ساخت و کیفیت نصب عوامل اصلی عملکرد سازه هستند.
برای انتخاب روش مناسب اجرای LSF، بهتر است ظرفیت واقعی تولیدکننده، مشخصات فنی سیستم، برنامه زمان‌بندی و هزینه کل پروژه بررسی شوند. با این رویکرد می‌توان روش تولید و اجرایی را انتخاب کرد که با ابعاد پروژه، نیازهای معماری و الزامات مهندسی بیشترین تناسب را داشته باشد.
